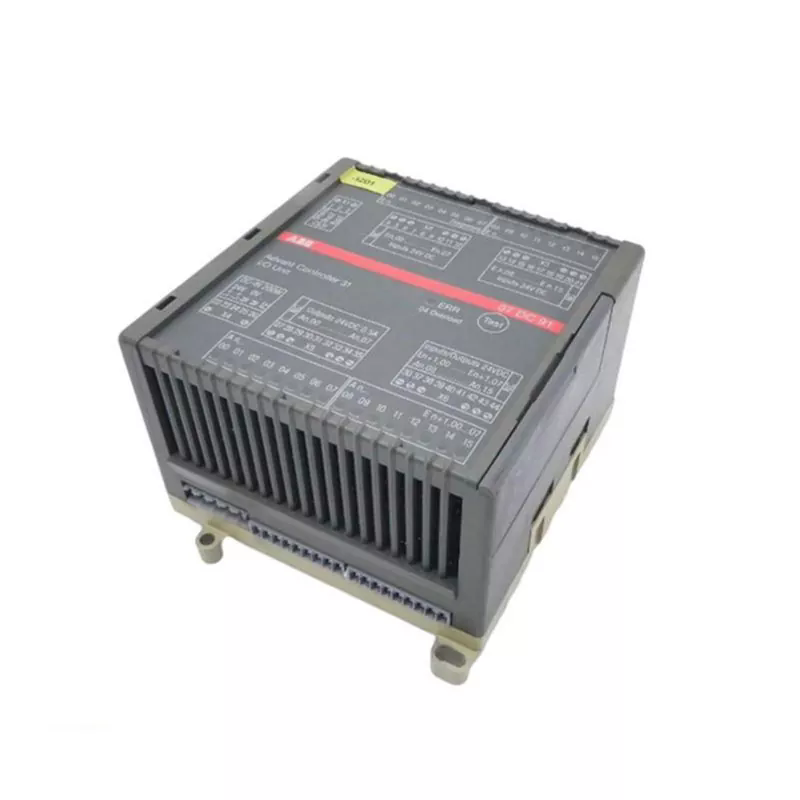

Dans une usine à processus continu, un seul automate ABB contrôle toute la chaîne de production. Il lit des centaines de capteurs, exécute une logique de contrôle complexe et commande des dizaines d'actionneurs. L'automate est connecté à un réseau de modules d'E/S distantes, de variateurs et d'une IHM. Si ce réseau tombe en panne, l'automate perd la visibilité et le contrôle du processus. La ligne s'arrête. Pour un ingénieur d’approvisionnement ou un directeur d’usine, la question n’est pas de savoir si le réseau va tomber en panne ; la question est de savoir quand. Les câbles sont endommagés, les interrupteurs tombent en panne et les connecteurs se desserrent. La redondance du réseau est la stratégie d'ingénierie qui empêche ces pannes de provoquer des temps d'arrêt. Il fournit un deuxième chemin indépendant pour le déplacement des données. Si un chemin échoue, l'autre prend automatiquement le relais et leAPI ABBcontinue de fonctionner sans interruption.
L'objectif de ce guide est d'aider les ingénieurs d'approvisionnement, les intégrateurs de systèmes et les directeurs d'usine à comprendre comment la redondance du réseau empêche les événements de temps d'arrêt des automates ABB et comment spécifier la solution de redondance adaptée à leur application. Nous aborderons les différents types de redondance réseau, les protocoles qui les permettent, les spécifications clés à rechercher et les critères d'évaluation d'un fournisseur. Nous fournirons également des spécifications détaillées des produits de notre usine de Yueyang Tongtu E-commerce Co., Ltd. Que vous conceviez un nouveau système PLC ABB ou que vous mettiez à niveau un système existant, ce guide vous donnera la base technique dont vous avez besoin pour prendre une décision d'achat en toute confiance.
La redondance du réseau consiste à concevoir un réseau avec plusieurs chemins pour que les données circulent entre les appareils. Si un chemin échoue, les données sont automatiquement redirigées vers un autre chemin. Pour un système API ABB, la redondance peut être appliquée à plusieurs niveaux : l'infrastructure réseau (câbles, commutateurs), l'API lui-même (CPU redondant), l'alimentation électrique et les E/S. L’objectif est d’éliminer les points de défaillance uniques. Un point de défaillance unique est tout composant dont la défaillance entraînera l'arrêt de l'ensemble du système. Dans un réseau non redondant, une simple rupture de câble ou un commutateur défectueux peut faire tomber l'ensemble du système API ABB. Dans un réseau redondant, la défaillance d'un composant est détectée et le système continue de fonctionner en utilisant le chemin de sauvegarde. Le tableau ci-dessous résume les niveaux de redondance et leur impact sur la prévention des temps d'arrêt.
| Niveau de redondance | Ce qui est dupliqué | Échec résolu | Impact sur les temps d'arrêt des automates ABB |
| Redondance des médias | Câbles et interrupteurs | Rupture de câble, panne d'interrupteur | Empêche la perte de réseau |
| Redondance des automates | Processeur et alimentation | Panne du processeur, panne de courant | Empêche la perte du contrôleur |
| Redondance E/S | Modules d'E/S et câblage | Défaillance du module, défaut de câblage | Empêche la perte d'E/S |
| Redondance de puissance | Alimentations et alimentations | Panne d'alimentation | Empêche la perte de puissance |
ÀYueyang Tongtu E-commerce Co., Ltd., notre usine fournit les systèmes PLC ABB et les composants réseau prenant en charge la redondance. Nous comprenons que le licenciement n'est pas un luxe ; c'est une exigence pour les applications critiques. Notre équipe technique peut vous aider à concevoir une architecture réseau redondante qui répond à vos exigences de disponibilité et à votre budget.
Plusieurs topologies de réseau peuvent être utilisées pour assurer la redondance des systèmes API ABB. Le choix de la topologie dépend de la taille du réseau, du temps de récupération requis et du coût. Les topologies redondantes les plus courantes sont la topologie en anneau, la topologie à double étoile et la topologie maillée. Dans une topologie en anneau, les appareils sont connectés en boucle fermée. Si un câble de l’anneau est cassé, les données peuvent toujours atteindre tous les appareils en voyageant dans l’autre sens autour de l’anneau. La topologie en anneau est simple et économique. Dans une topologie à deux étoiles, chaque appareil est connecté à deux commutateurs distincts. Si un commutateur tombe en panne, l'appareil peut toujours communiquer via l'autre commutateur. La topologie à deux étoiles offre une récupération plus rapide et une disponibilité plus élevée. Dans une topologie maillée, chaque appareil est connecté à plusieurs autres appareils. Cette solution offre le plus haut niveau de redondance, mais elle est également la plus complexe et la plus coûteuse. Le tableau ci-dessous compare ces topologies.
| Topologie | Niveau de redondance | Temps de récupération | Coût | Application typique |
| Anneau | Redondance des médias | 200 ms - 500 ms | Faible | Réseaux petits et moyens |
| Double étoile | Redondance des commutateurs et des médias | < 100 ms | Moyen | Réseaux moyens à grands |
| Engrener | Redondance complète du chemin | < 50 ms | Haut | Grands réseaux critiques |
Dans notre usine, nous fournissons les composants pour toutes ces topologies, notamment des commutateurs gérés, des alimentations redondantes et des convertisseurs de média. Nous travaillons avec nos clients pour sélectionner la topologie qui répond le mieux à leurs exigences de disponibilité et à leur budget. Notre équipe d’ingénierie peut fournir une assistance à la conception et à la configuration du réseau.
La redondance dans un réseau CPL ABB est assurée par des protocoles spécifiques qui gèrent la détection des pannes et le reroutage des données. Les protocoles les plus courants sont RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) et PRP (Parallel Redundancy Protocol). RSTP est un protocole Ethernet standard qui empêche les boucles et permet une récupération rapide en cas de panne de liaison. MRP est un protocole spécialement conçu pour les topologies en anneau. Il offre des temps de récupération de 200 à 500 ms. PRP est un protocole qui envoie des données en double sur deux réseaux indépendants. Il offre une redondance transparente avec un temps de récupération nul. Le choix du protocole dépend du temps de récupération requis et de la topologie. Le tableau ci-dessous résume ces protocoles.
| Protocole | Standard | Temps de récupération | Topologie | Application typique |
| RSTP | IEEE 802.1w | < 1 seconde | N'importe lequel | Réseaux industriels généraux |
| MRP | CEI 62439-2 | 200 - 500 ms | Anneau | Réseaux en anneau CPL ABB |
| PRP | CEI 62439-3 | Zéro (sans couture) | Double étoile | Applications critiques à haute disponibilité |
Chez Yueyang Tongtu E-commerce Co., Ltd., nous fournissons des systèmes PLC ABB et des composants réseau prenant en charge RSTP, MRP et PRP. Notre équipe technique peut vous aider à sélectionner le protocole adapté à votre application et à configurer le réseau pour des performances optimales. Nous proposons également une formation et une assistance pour aider votre équipe à maintenir le réseau redondant.
Lors de l'achat de composants de redondance réseau pour un système CPL ABB, les acheteurs doivent prendre en compte plusieurs spécifications clés. Ceux-ci incluent le temps de récupération, le nombre de ports, les fonctionnalités gérées, la plage de température de fonctionnement et les certifications. Le temps de récupération est la spécification la plus importante en matière de redondance. Il détermine la rapidité avec laquelle le réseau se remet d'une panne. Pour les applications critiques, un temps de récupération inférieur à 100 ms est recommandé. Le nombre de ports détermine le nombre d'appareils pouvant être connectés. Les fonctionnalités gérées, telles que la prise en charge VLAN, la surveillance SNMP et la mise en miroir des ports, déterminent le niveau de contrôle et de visibilité. La plage de température de fonctionnement détermine si le commutateur peut être utilisé dans des environnements difficiles. Les certifications, telles que UL, CE et IEC 61850, déterminent si le commutateur répond aux normes industrielles. Le tableau ci-dessous résume ces spécifications.
| Spécification | Gamme typique | Importance pour la redondance des automates ABB |
| Temps de récupération | < 50 ms à < 1 s | Détermine la prévention des temps d'arrêt |
| Nombre de ports | 8 - 24 | Détermine la connectivité des appareils |
| Fonctionnalités gérées | VLAN, SNMP, QoS, mise en miroir des ports | Permet le contrôle et la surveillance du réseau |
| Température de fonctionnement | -40°C à +75°C | Détermine l'adéquation aux environnements difficiles |
| Certifications | UL, CE, CEI 61850 | Assure le respect des normes |
| Alimentation | Redondant, 24 VCC | Empêche les pannes liées à l'alimentation |
Dans notre usine, nous fournissons des commutateurs et des composants réseau qui répondent à ces spécifications. Nous pouvons vous aider à sélectionner le commutateur approprié pour votre réseau CPL ABB et vous fournir une assistance à la configuration. Notre objectif est de fournir à nos clients une solution de redondance complète et fiable.
L'évaluation d'un fournisseur de solutions de redondance réseau pour les systèmes CPL ABB est aussi importante que l'évaluation du produit lui-même. Les connaissances techniques du fournisseur, sa gamme de produits et ses capacités d'assistance déterminent si vous recevrez une solution qui fonctionne et si vous recevrez l'assistance dont vous avez besoin. Les critères clés pour évaluer un fournisseur sont l'expertise technique, la gamme de produits, le support de configuration, les performances de livraison et le support après-vente. L'expertise technique comprend la connaissance des systèmes PLC ABB et des protocoles réseau. La gamme de produits comprend la disponibilité de commutateurs, de câbles et d'accessoires. La prise en charge de la configuration inclut la possibilité de concevoir et de configurer le réseau redondant. La performance de livraison inclut la capacité à respecter les délais. Le support après-vente comprend la disponibilité du support technique et des pièces de rechange. Le tableau ci-dessous résume ces critères.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Expertise technique | Connaissance des automates ABB et des protocoles réseau | Garantit une conception correcte de la solution |
| Gamme de produits | Interrupteurs, câbles, accessoires | Fournit une solution complète |
| Prise en charge des configurations | Services de conception et de configuration de réseaux | S'assure que la redondance fonctionne comme prévu |
| Performances de livraison | Dossier de livraison à temps | Maintient votre projet dans les délais |
| Assistance après-vente | Support technique, pièces de rechange | Assure une fiabilité à long terme |
Chez Yueyang Tongtu E-commerce Co., Ltd., nous disposons de l'expertise technique, de la gamme de produits et des capacités de support pour être votre partenaire pour la redondance du réseau CPL ABB. Notre usine fournit une large gamme de commutateurs, câbles et accessoires gérés. Notre équipe technique peut concevoir et configurer votre réseau redondant. Et notre service après-vente garantit que vous disposez de l’aide dont vous avez besoin lorsque vous en avez besoin. Nous vous invitons à nous évaluer selon ces critères.
Le tableau suivant fournit les principaux paramètres de produit pour les composants de redondance de réseau que nous fournissons pour les systèmes PLC ABB. Ces composants sont conçus pour les environnements industriels et sont compatibles avec les plateformes PLC ABB. Notre usine peut également fournir des configurations personnalisées pour répondre aux exigences spécifiques du projet.
| Paramètre | Gamme de spécifications | Remarques |
| Type de commutateur | Géré, couche 2/couche 3 | Pour la redondance et le VLAN |
| Nombre de ports | 8, 16, 24 | Options de cuivre et de fibre |
| Protocolees de redondance | RSTP, MRP, PRP | Sélectionné en fonction de la topologie |
| Temps de récupération | < 50 ms à < 1 s | Dépend du protocole et de la topologie |
| Température de fonctionnement | -40°C à +75°C | Qualité industrielle |
| Alimentation | 24 VCC, redondant | For power redundancy |
| Certifications | UL, CE, CEI 61850 | Conformité aux normes |
| Montage | Rail DIN | Montage industriel standard |
Dans notre usine, nous fournissons des composants de redondance réseau qui répondent à ces spécifications et bien plus encore. Nous pouvons personnaliser la configuration en fonction de votre réseau CPL ABB spécifique. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.
Question 1 : Quelle est la différence entre RSTP et MRP pour les réseaux CPL ABB ?
Réponse : RSTP (Rapid Spanning Tree Protocol) est un protocole Ethernet à usage général qui permet une récupération rapide en cas de panne de liaison dans n'importe quelle topologie. MRP (Media Redundancy Protocol) est un protocole spécialement conçu pour les topologies en anneau, avec des temps de récupération de 200 à 500 ms. MRP est souvent utilisé dans les réseaux CPL ABB car il est optimisé pour les configurations en anneau. Le choix dépend de la topologie de votre réseau et des exigences de temps de récupération.
Question 2 : Combien coûte la redondance du réseau pour un système CPL ABB ?
Réponse : Le coût de la redondance du réseau dépend de la topologie, du nombre de périphériques et du niveau de redondance requis. Une simple topologie en anneau avec MRP peut ajouter 15 à 25 % au coût de l'infrastructure réseau. Une topologie à deux étoiles avec PRP peut ajouter 30 à 50 %. Cependant, le coût de la redondance est souvent faible comparé au coût d’un seul événement d’indisponibilité. Notre usine peut fournir un devis basé sur vos besoins spécifiques.
Question 3 : Puis-je ajouter de la redondance à un réseau CPL ABB existant ?
Réponse : Oui, dans de nombreux cas, vous pouvez ajouter de la redondance à un réseau CPL ABB existant. Cela peut impliquer l'ajout d'un deuxième commutateur, la reconfiguration du réseau vers une topologie en anneau ou la mise à niveau vers des commutateurs gérés prenant en charge les protocoles de redondance. La faisabilité dépend de l'architecture réseau existante et du modèle d'automate ABB. Notre équipe d'ingénieurs peut évaluer votre réseau et recommander la meilleure approche.
Question 4 : Quelle est la différence entre la redondance des supports et la redondance des automates ?
Réponse : La redondance des supports protège l'infrastructure réseau (câbles et commutateurs) contre les pannes. La redondance PLC protège le contrôleur (CPU et alimentation) contre les pannes. La redondance des supports garantit que l'automate ABB peut toujours communiquer avec des appareils distants en cas de panne d'un câble ou d'un commutateur. La redondance de l'API garantit que le programme de contrôle continue de s'exécuter en cas de panne du processeur principal. Les deux sont importants pour maximiser la disponibilité.
Question 5 : Comment tester un réseau redondant pour m'assurer qu'il fonctionne ?
Réponse : Pour tester un réseau redondant, vous devez simuler une panne en déconnectant l'un des chemins redondants (par exemple, en débranchant un câble ou en mettant un commutateur hors tension) et en vérifiant que le réseau continue de fonctionner sans interruption. Vous devez également vérifier que le temps de récupération répond à vos exigences. Des tests et une surveillance réguliers sont recommandés pour garantir que la redondance reste fonctionnelle. Notre usine peut fournir une assistance en matière de tests et de mise en service.
La redondance du réseau est une stratégie essentielle pour prévenir les événements de temps d'arrêt des automates ABB. En fournissant plusieurs chemins de déplacement des données, la redondance élimine les points de défaillance uniques et garantit que le système de contrôle continue de fonctionner même en cas de panne d'un composant. Le choix de la topologie et du protocole détermine le niveau de redondance et le temps de reprise. Chez Yueyang Tongtu E-commerce Co., Ltd., notre usine possède l'expertise et la gamme de produits pour vous aider à concevoir et à mettre en œuvre un réseau redondant pour votre système PLC ABB. Nous fournissons des commutateurs, des câbles et des accessoires gérés prenant en charge RSTP, MRP et PRP. Notre équipe technique peut vous aider à concevoir, configurer et tester le réseau. Notre objectif est d'aider nos clients à atteindre les plus hauts niveaux de disponibilité et de fiabilité.
Que vous construisiez un nouveau système CPL ABB ou mettiez à niveau un système existant, nous vous invitons à nous contacter pour discuter de vos besoins en matière de redondance. Nous pouvons fournir une assistance à la sélection de produits, une documentation technique et un support après-vente. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour l'automatisation industrielle dans le monde entier.
Contactez Yueyang Tongtu E-commerce Co., Ltd. aujourd'huipour discuter de vos besoins en matière de redondance du réseau CPL ABB et découvrir comment nos solutions peuvent éviter les temps d'arrêt.
