ICS Triplex T9432

L'ICS Triplex T9432 de Yueyang Tongtu fonctionne comme nœud de détection de champ au sein de l'architecture du système de sécurité Trusted® ou AADvance. Il acquiert les signaux analogiques des transmetteurs de terrain et les convertit en valeurs numériques pour le contrôleur de sécurité.

Son rôle est de garantir que le contrôleur de sécurité reçoit des données analogiques précises, opportunes et validées du terrain et d'éviter que toute défaillance ou inexactitude au niveau de l'entrée puisse compromettre l'ensemble de la boucle de sécurité.

Que fait l'ICS Triplex T9432 ?

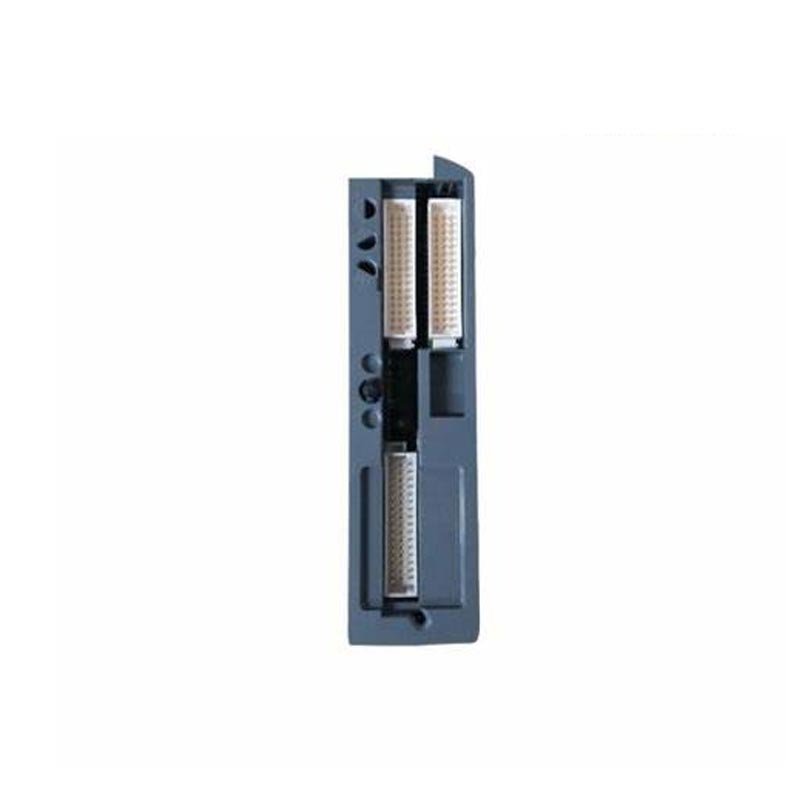

L'ICS Triplex T9432 est un module d'entrée analogique isolée à 16 canaux conçu pour les plateformes Trusted® et AADvance SIS. Chacun des 16 canaux est isolé indépendamment des autres et du fond de panier du système.

1. Types de signaux pris en charge :

 Courant : 4 à 20 mA (par défaut), 0 à 20 mA

 Tension : 0 à 10 V, 1 à 5 V, ±5 V, ±10 V

 RDT : Pt100, Pt1000

 Thermocouple : J, K, T, E, R, S, B

2. Résolution et précision : résolution 16 bits avec une précision à pleine échelle de ±0,05 % à ±0,1 %.

3. Taux d'échantillonnage et de mise à jour : le module offre un intervalle de mise à jour de 6 ms en mode sans filtre, avec une fréquence d'échantillonnage maximale de 100 kHz. Dans la configuration TMR, les temps de scrutation sont d'environ 2,656 ms.

4. Isolement : Isolement canal à canal et canal à fond de panier à une tenue de ±1,5 kVDC pendant 1 minute.

5. Communication HART : le module prend en charge le relais HART, permettant la récupération de données de diagnostic à partir d'appareils de terrain intelligents sans interrompre la mesure analogique.

Points forts du produit

Tolérance aux pannes TMR

Le module intègre trois tranches de traitement indépendantes. Si une tranche tombe en panne, les deux autres continuent de fonctionner et le module conserve toutes ses fonctionnalités.

Capacité d'entrée universelle

Les types de signaux sont configurables par logiciel via le logiciel de configuration Trusted Toolset. Différents appareils de terrain peuvent être pris en charge sans modification matérielle, réduisant ainsi le besoin de plusieurs types de modules en inventaire.

Remplaçable à chaud

L'ICS Triplex T9432 prend en charge le remplacement en ligne sans arrêt du système. A noter que le slot doit être placé en mode maintenance via logiciel avant retrait pour éviter de déclencher des alarmes parasites.

Diagnostics embarqués complets

Le module surveille en permanence l'intégrité de l'alimentation, la qualité du signal et les circuits internes. Il détecte les circuits ouverts, les courts-circuits, les surtensions, les valeurs inférieures et supérieures à la plage sur chaque canal. Les LED du panneau avant fournissent une indication visuelle de l'état du module et de chaque canal individuel. Un système de surveillance matériel indépendant déclenche automatiquement un arrêt sûr si un défaut critique est détecté.

Comment choisir ?

Lors de l'achat de l'ICS Triplex T9432, tenez compte des facteurs suivants :

Compatibilité de la plateforme système

Confirmez que le module est destiné à votre système spécifique. Le module est conçu pour les plateformes Trusted® et AADvance. Il peut ne pas être compatible avec d'autres gammes de produits ICS Triplex.

Exigences en matière de nombre de chaînes

Le module fournit 16 canaux isolés. Si votre application nécessite moins de canaux, le T9431 (version 8 canaux) peut constituer une alternative plus rentable.

Assemblage de terminaison

Le module nécessite un ensemble de terminaison compatible : T9831, T9832 ou T9833. Assurez-vous que l’ensemble de terminaison correspond à votre configuration de câblage sur site et à vos exigences d’intégrité de sécurité.

Type de signal

Le module prend en charge les entrées de courant, de tension, de RTD et de thermocouple. Confirmez que le module prend en charge les types de signaux spécifiques utilisés dans vos appareils de terrain. Pour les entrées de thermocouple, vérifiez que la variante de module prend en charge le type de thermocouple spécifique (J, K, T, E, R, S ou B) requis.

Exigence HART

Si vos appareils de terrain sont compatibles HART et que vous avez besoin de données de diagnostic à distance et de gestion des actifs, vérifiez que la fonctionnalité d'intercommunication HART est activée dans la configuration de votre système.

Spécifications techniques

Secteurs d'application

L'ICS Triplex T9432 est déployé dans les secteurs nécessitant une acquisition de signaux analogiques de haute intégrité avec la conformité SIL 3 :

Pétrole et gaz

Systèmes d'arrêt d'urgence, surveillance de la pression et de la température des têtes de puits, mesure du débit et du niveau des pipelines, installations de traitement du gaz naturel.

Chimie et pétrochimie

Contrôle de la température et de la pression des réacteurs, systèmes de détection d'incendie et de gaz, contrôle des colonnes de distillation, surveillance des unités de craquage catalytique.

Production d'électricité

Surveillance de la température et de la pression des chaudières, mesure des vibrations de la turbine et de la température des roulements, systèmes de gestion des brûleurs (BMS).

Métallurgie et acier

Commande de vanne haute fréquence liée au TMR de haut fourneau.

Eau et eaux usées

Surveillance des paramètres critiques des procédés dans les installations de traitement municipales et industrielles.

La large plage de températures de fonctionnement du module (–40 °C à +70 °C) prend en charge les installations extérieures, les abris non chauffés et les conditions climatiques extrêmes courantes dans les sites pétroliers et gaziers en amont et les sites de production d'électricité éloignés.

Questions et réponses communes

Q : L'ICS Triplex T9432 est-il toujours en production ?

R : Non. Emerson a abandonné ce modèle. Cependant, les stocks excédentaires testés restent disponibles auprès de fournisseurs spécialisés dont Yueyang Tongtu. Confirmez la disponibilité et l’état (nouveau original ou testé utilisé) avant de commander.

Q : Quelle est la différence entre le T9432 et le T9431 ?

R : Le T9432 fournit 16 canaux d'entrée analogiques isolés. Le T9431 fournit 8 canaux et convient aux applications nécessitant un nombre de canaux inférieur.

Q : Quels ensembles de terminaison sont compatibles avec le T9432 ?

R : Le module est compatible avec les ensembles de terminaison T9831, T9832 et T9833. Le T9832 fournit une terminaison de redondance modulaire double, tandis que le T9833 fournit une terminaison de redondance modulaire triple pour des niveaux d'intégrité de sécurité plus élevés.

Q : Ce module peut-il être remplacé pendant que le système est en cours d'exécution ?

R : Oui, le module prend en charge le remplacement à chaud. Il convient toutefois de placer le slot en mode maintenance via le logiciel de configuration avant retrait pour éviter de déclencher des alarmes parasites.

Q : Quelles fonctions de diagnostic le module fournit-il ?

R : Le module offre un autodiagnostic complet, y compris la surveillance de l'alimentation électrique, la vérification de l'intégrité du signal, la détection des circuits ouverts/courts-circuits, la détection hors plage et un système de surveillance matériel indépendant avec arrêt automatique sécurisé en cas de défauts critiques. Les LED du panneau avant fournissent une indication visuelle de l'état.

Q : Le module prend-il en charge la communication HART ?

R : Oui. Le module prend en charge le relais HART, permettant la récupération de données de diagnostic à partir d'appareils de terrain intelligents. Les données HART peuvent être utilisées pour surveiller l'état de l'appareil et diagnostiquer le module d'alimentation.

Q : Quel est l’intervalle d’étalonnage recommandé ?

R : Pour la conformité SIL 3, une vérification de précision à grande échelle est recommandée chaque année. Les enregistrements d'étalonnage doivent être conservés pour les audits de sécurité.
