Yueyang Tongtuest un fournisseur de pièces d'automatisation industrielle basé en Chine avec plus de 20 ans d'expérience. Nous disposons d'un stock physique de contrôleurs de sécurité HIMA, de modules d'E/S, de cartes de communication et d'alimentations, prenant en charge les modèles actifs et abandonnés pour le remplacement et la maintenance planifiée.
Modules HIMA spécialisés dans les systèmes instrumentés de sécurité (SIS) à haute intégrité. Contrairement aux automates à usage général,Modules automates HIMAsont spécialement conçus pour les applications critiques en matière de sécurité, avec la certification TÜV atteignant SIL 3 ou SIL 4, les niveaux les plus élevés définis dans la norme CEI 61508.
Les modules PLC HIMA constituent le cœur d'un système instrumenté de sécurité (SIS) conçu pour surveiller et contrôler les dangers potentiels dans les processus industriels. L'architecture du système comprend généralement les catégories de composants suivantes :
Nous proposons plusieurs séries de contrôleurs de sécurité pour s'adapter à différentes échelles et exigences d'application :
| Série | Niveau de sécurité | Caractéristiques et applications |
|---|---|---|
| HIMax | SIL 3, PLe | Système modulaire pour applications moyennes à grandes ; prend en charge les configurations redondantes ; adapté aux industries de transformation et au transport ferroviaire |
| HIMatrice | SIL 3, PLe | Système compact pour les applications à temps critique et les installations distribuées telles que l'automatisation des machines |
| HIQuad X | SIL3 | Système à haute tolérance aux pannes avec redondance évolutive |
| Planaire4 | SIL4 | Système câblé conçu pour le plus haut niveau de sécurité (SIL 4) |
| H41q | SIL 3 (certifié TÜV) | Compact, high-availability system suitable for small systems with limited I/O points |
| H51q | SIL 3 (certifié TÜV) | Système modulaire à haute disponibilité prenant en charge les configurations distribuées et l'extension jusqu'à 256 modules d'E/S |
Un système de contrôle de sécurité HIMA typique se compose des types de modules de base suivants :
Le module CPU exécute la logique de sécurité. Si une divergence est détectée entre les deux processeurs, le système entre dans un état sûr. Cette architecture obtient la certification SIL 3 tout en conservant une haute disponibilité.

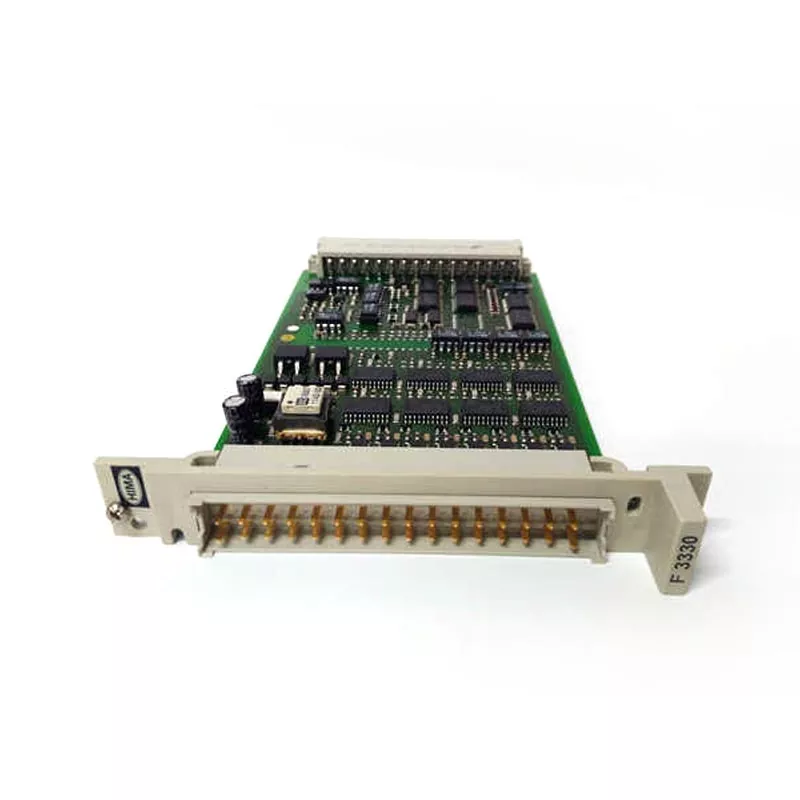

Ceux-ci connectent les capteurs de terrain et les actionneurs au contrôleur. Des modules d'entrée/sortie numériques (tels que le F3330) et des modules d'entrée/sortie analogiques sont disponibles. La redondance peut être mise en œuvre au niveau du canal ou du module, permettant au système de tolérer des défauts uniques sans perdre la fonction de sécurité.
Les modules de communication gèrent la communication interne du système et la connectivité réseau externe. Le protocole SafeEthernet de HIMA prend en charge les chemins de communication redondants en cas de défaillance d'un chemin, l'autre prend le relais sans interrompre le fonctionnement du système.
Ceux-ci alimentent le système, acceptant généralement une entrée 24 V CC. Les configurations d'alimentation redondantes sont prises en charge pour améliorer la disponibilité du système.
L'architecture TMR (Triple Modular Redundancy) garantit qu'aucun point de défaillance ne peut compromettre la fonction de sécurité. Si un canal tombe en panne, les canaux restants continuent de fonctionner et le système conserve toutes ses fonctionnalités.
Le protocole SafeEthernet de HIMA prend en charge les chemins de communication redondants. Si un chemin échoue, l'autre prend le relais sans interrompre le fonctionnement du système.
Tous les modules PLC HIMA sont certifiés TÜV pour répondre aux exigences de la norme CEI 61508. Cette certification n'est pas simplement un exercice de conformité et représente une vérification des processus de conception, de fabrication et de test du module par rapport aux normes de sécurité fonctionnelle les plus rigoureuses.
Le système est hautement configurable et peut être personnalisé en fonction des exigences spécifiques du client. Cette flexibilité permet aux modules de servir différentes industries et scénarios d'application.
Les modules PLC HIMA sont déployés dans des secteurs où l'intégrité de la sécurité est primordiale :
Raffineries, usines chimiques, plates-formes offshore et oléoducs et gazoducs longue distance. Les systèmes HIMA fournissent un arrêt d'urgence (ESD), une détection d'incendie et de gaz et une protection contre la pression à haute intégrité (HIPPS) pour ces installations critiques.
Trains de production complexes nécessitant des systèmes de sécurité de haute fiabilité. Les modules surveillent l'état du réacteur, gèrent les séquences d'arrêt d'urgence et appliquent des verrouillages de sécurité.
Les centrales électriques et les installations nucléaires s'appuient sur les systèmes de sécurité HIMA pour le contrôle des turbines, la sécurité des chaudières et la protection des réacteurs. Les systèmes Planar4 sont souvent spécifiés pour les applications nucléaires SIL 4.
Les chemins de fer et les métros utilisent les systèmes de sécurité HIMA pour la signalisation, le contrôle des trains et la sécurité des quais. Les systèmes HIMax sont déployés dans des centres centralisés de gestion du trafic ; Les systèmes HIMatrix fournissent une logique de sécurité distribuée dans les installations en bordure de voie.
Sécurité des processus pour les réacteurs discontinus, les systèmes de stérilisation et la manipulation de matières dangereuses.
Q : Quelle est la différence entre les modules PLC HIMA et les PLC standard ?
R : Les modules API HIMA sont des automates de sécurité conçus pour les systèmes instrumentés de sécurité (SIS). Ils utilisent une redondance élevée, une tolérance aux pannes élevée et une certification TÜV pour atteindre les niveaux de sécurité SIL 3 ou SIL 4. Les automates standard ne sont pas certifiés selon ces niveaux d'intégrité de sécurité et ne conviennent pas aux applications critiques pour la sécurité.
Q : Quels niveaux d'intégrité de sécurité les modules PLC HIMA prennent-ils en charge ?
R : Selon la série, les systèmes HIMA prennent en charge SIL 3 (HIMax, HIMatrix, H41q, H51q) ou SIL 4 (Planar4) selon la norme CEI 61508. La série spécifique doit être sélectionnée en fonction des exigences SIL de l'application.
Q : Ce module peut-il être utilisé pour les systèmes d’arrêt d’urgence ?
R : Oui. Ils sont largement utilisés dans la surveillance des arrêts d'urgence (ESD), des incendies et des gaz (F&G), la protection contre la pression à haute intégrité (HIPPS) et les systèmes de gestion des brûleurs (BMS) dans les industries pétrolière, gazière et chimique.
Q : Qu'est-ce que SafeEthernet et comment améliore-t-il la fiabilité du système ?
R : SafeEthernet est le protocole de communication de sécurité de HIMA, prenant en charge les chemins de transmission redondants entre les contrôleurs et les E/S distantes. Si un chemin échoue, l’autre prend le relais sans interruption, améliorant ainsi la disponibilité globale du système.
Q : Ces modules peuvent-ils être étendus ou mis à niveau après l'installation ?
R : Oui. Les systèmes HIMax et H51q sont modulaires et prennent en charge l'extension avec des modules d'E/S supplémentaires à mesure que les besoins augmentent. Les mises à niveau matérielles et logicielles peuvent être mises en œuvre avec une planification et des évaluations de sécurité appropriées.
Q : Les modules PLC HIMA sont-ils toujours en production ?
R : La plupart des séries HIMA restent en production, à l'exception de certains modèles plus anciens. Yueyang Tongtu maintient en stock physique à la fois des modèles de production actifs et des modèles abandonnés. Pour une disponibilité spécifique, demandez un devis avec le numéro de pièce exact.
Q : Quelle est la différence entre les systèmes H41q et H51q ?
R : Le H41q est un système compact adapté aux petites applications avec des points d'E/S limités. H51q est un système modulaire prenant en charge des configurations distribuées avec extension jusqu'à 256 modules d'E/S. Les deux sont certifiés TÜV SIL 3. Le H51q est mieux adapté aux applications de sécurité plus vastes et plus distribuées.
