Courbé Nevada 125840-02

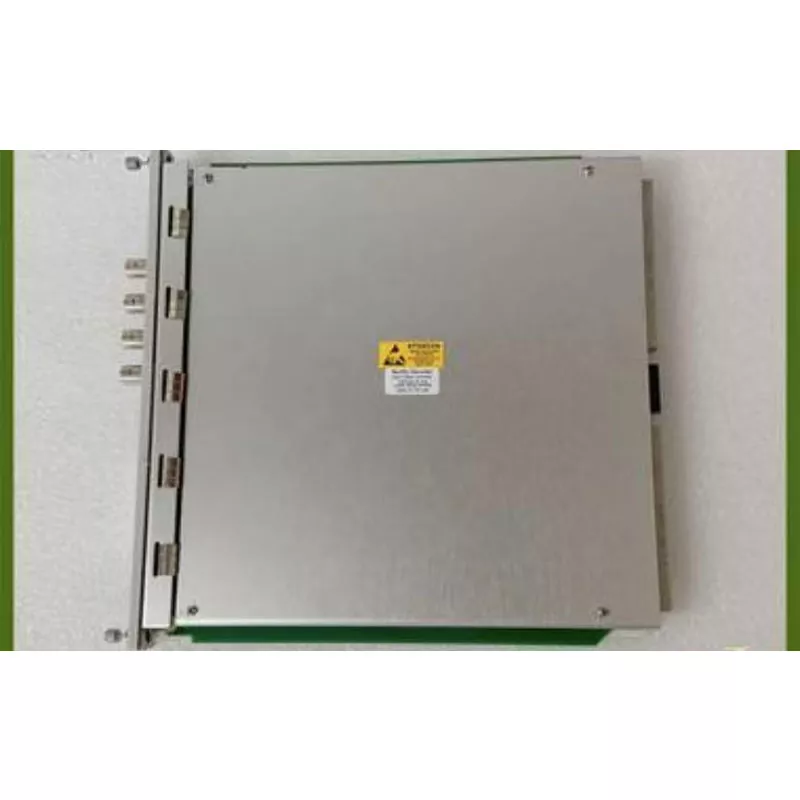

Le Bently Nevada 125840-02 est un module d'entrée d'alimentation utilisé avec le rack de surveillance série 3500. Il est associé aux fonctions d'E/S du RIM et permet au personnel de maintenance de contrôler manuellement les états des relais. Ceci est utile lors du démarrage de l'équipement, des tests logiques ou des conditions de fonctionnement anormales lorsqu'une intervention directe est préférée à la configuration logicielle. Yueyang Tongtu fournit ce module en tant qu'équipement d'origine, avec une inspection avant expédition et une confirmation de compatibilité disponibles pour les acheteurs industriels.

Ce module est couramment installé dans les systèmes de surveillance des compresseurs pétrochimiques, les systèmes TSI des centrales thermiques et les équipements de surveillance des turbines hydroélectriques. Yueyang Tongtu maintient un inventaire régulier de ce module et prend en charge l'approvisionnement des numéros de pièces abandonnées.

Identification du produit

Spécifications techniques

Conception du matériel et de la protection

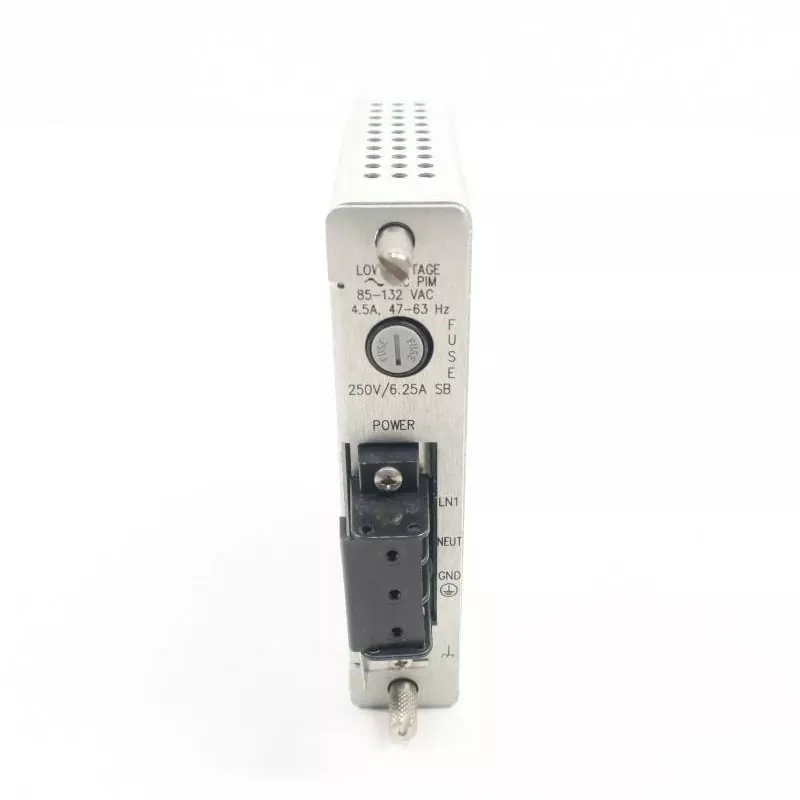

Le module comprend un interrupteur d'alimentation sur le panneau avant et un porte-fusible. Si une surtension entrante se produit, le fusible s'ouvre pour protéger les circuits en aval. Les contacts arrière sont plaqués or pour aider à maintenir une connexion électrique fiable après des insertions répétées dans le rack.

Veuillez vérifier l'emplacement du rack pour déceler de la poussière ou de la contamination avant l'installation. Des contacts propres aident à garantir un transfert de puissance stable.

Scénarios d'application

Le Bently Nevada 125840-02 est généralement utilisé comme interface d'entrée pour le module d'alimentation 3500/15. Il apparaît dans des systèmes tels que :

● Grands trains de compresseurs dans les usines pétrochimiques

● Instrumentation de surveillance des turbines dans les centrales thermiques

● Unités de surveillance des turbines hydroélectriques

● Autres installations de la série 3500 nécessitant une interface d'entrée d'alimentation

Comparaison avec des modèles associés

Le tableau suivant compare le 125840-02 aux modèles couramment référencés. Les informations sont basées sur des configurations typiques et doivent être vérifiées par rapport à la version spécifique du rack.

Remarque sur l'interchangeabilité : Les modèles 125840-02 et 125840-01 remplissent des fonctions similaires, mais les différences de révision peuvent affecter l'ajustement ou les performances dans certaines versions de rack. Le 3500/15 est un module d'alimentation séparé et ne peut pas remplacer le module d'entrée d'alimentation. Vérifiez toujours le modèle de rack et la version du fond de panier avant de les remplacer.

Modèles de rack compatibles et modules complémentaires

Le 125840-02 est conçu pour la série Bently Nevada 3500. Les modèles de racks couramment utilisés comprennent :

● Bâti système 3500/05

● Bâti système 3500/06

● Module d'interface cadre 3500/20

Modules compagnons souvent installés dans le même système :

Si vous construisez un rack complet ou remplacez plusieurs modules, nous pouvons fournir une vérification de compatibilité basée sur le dessin de configuration de votre rack.

Emballage et expédition

● Scellé dans un sac antistatique pour protéger contre l'humidité et l'électricité statique.

● Placé dans un plateau en mousse personnalisé pour minimiser les mouvements pendant le transport.

● Emballé dans une boîte extérieure en carton ondulé à cinq couches avec une étiquette fragile.

● Convient au fret maritime ou aérien. Les broches et le porte-fusible sont vérifiés avant expédition et documentés avec des photos.

Foire aux questions

Q1 : Comment puis-je confirmer que le 125840-02 conviendra à mon rack 3500 ?

A: Send the rack model and a clear photo of the existing module. We will check the backplane slot and interface version before shipping.

Q2 : Ce module est-il neuf ou remis à neuf ?

R : Le stock par défaut est un nouvel équipement d’origine. Si seules des unités inutilisées ou rénovées sont disponibles, nous vous en informerons et vous fournirons des photos avant la confirmation de la commande.

Q3 : Que dois-je faire si le fusible saute fréquemment après le remplacement ?

R : Cela peut indiquer un problème de tension entrante ou un court-circuit en aval. Nous pouvons fournir des étapes de dépannage de base, mais la cause première doit être vérifiée par un technicien qualifié.

Q4 : Pouvez-vous fournir le brochage ou le schéma de câblage ?

R : Nous pouvons fournir des informations de base sur le brochage si elles sont disponibles. Le câblage détaillé doit suivre le manuel officiel de Bently Nevada pour votre version de rack.

Q5 : Quelle garantie est fournie ?

R : La garantie standard est de 12 mois pour les pannes non causées par l'utilisateur. Le remplacement ou la réparation s'effectue au cas par cas.

Q6 : Le Bently Nevada 125840-02 peut-il remplacer le 125840-01 ?

R : Dans de nombreuses révisions de rack, le 125840-02 peut être utilisé en remplacement du 125840-01. Cependant, la version du fond de panier et la connexion du câblage doivent être vérifiées avant le remplacement.

Q7 : Le 125840-02 est-il le même que le 3500/15 ?

R : Non. Le 125840-02 est un module d'entrée d'alimentation, tandis que le 3500/15 est un module d'alimentation. Ils fonctionnent ensemble mais ne sont pas interchangeables.
