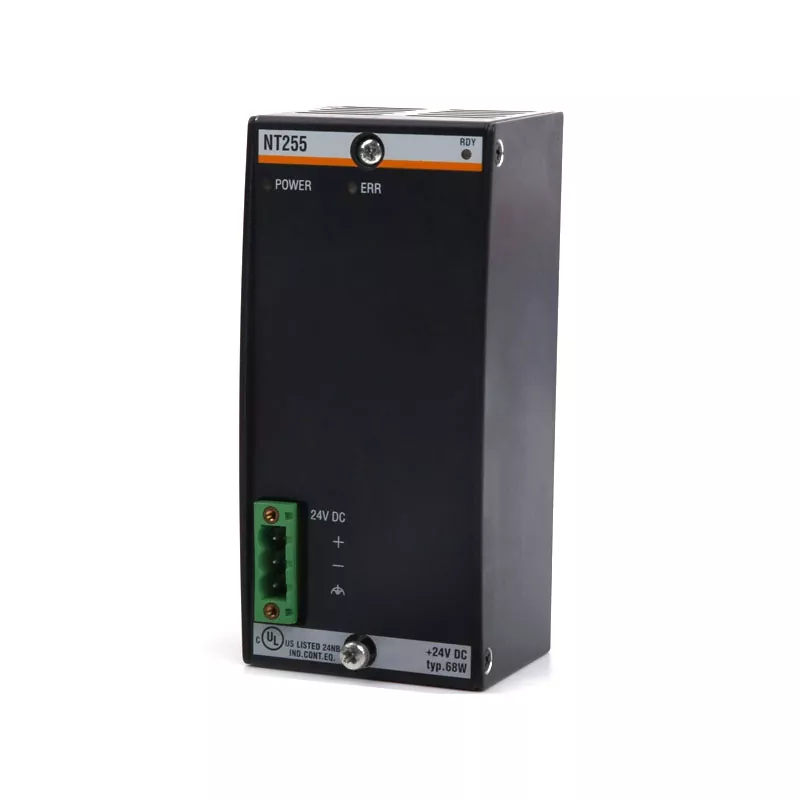

Bachmann NT255 est un module d'alimentation utilisé dans les systèmes d'automatisation modulaires Bachmann. Il fournit les tensions de fonctionnement requises par les processeurs et autres modules connectés via le fond de panier du système, avec une entrée de 18 à 34 V CC et une puissance de sortie de 45 W. Jusqu'à 55 W sont disponibles pour les charges de pointe temporaires, tandis que la sortie principale +5 V prend en charge jusqu'à 6 A.
Le module fournit également des sorties +15 V et -15 V à 0,5 A chacune, ainsi qu'une protection électronique contre l'inversion de polarité, une surveillance de la tension d'entrée, une isolation galvanique, une indication d'état et un signal de panne de courant. Pour les projets de remplacement ou de maintenance, le modèle exact et le numéro de pièce doivent être vérifiés par rapport à l'installation existante.
|
Article |
Détails |
|
Marque |
Bachmann |
|
Modèle |
NT255 |
|
Type de produit |
Module d'alimentation |
|
Tension d'entrée |
18 à 34 V CC |
|
Puissance de sortie |
45 W |
|
Puissance de sortie maximale |
55 W |
|
Sortie +5 V |
6 A, 8 A en crête |
|
Sortie +15 V |
0,5 A |
|
-Sortie 15 V |
0,5 A |
|
Numéro de pièce standard |
00031426-00 |
|
Variante du climat froid |
NT255CC |
|
Numéro de pièce NT255CC |
00031427-00 |
|
Paramètre |
Spécification |
|
Pic d'entrée |
+40 V à t < 1 s/min |
|
Consommation d'énergie |
Max. 68 W |
|
Limitation du courant de démarrage |
Max. 8 A après 5 ms |
|
Contournement en cas de panne de courant |
18 ms |
|
Message de panne de courant |
Après 3 ms |
|
Isolation entrée/système |
500 V |
|
Isolation entrée/terre |
100 V |
|
Température de fonctionnement |
-30°C à +60°C |
|
Température de stockage |
-40°C à +85°C |
|
Indication d'état |
Alimentation, Erreur, Prêt |
|
Approbations standards |
CE, UKCA, cULus |
Le module d'alimentation fait partie de l'architecture d'alimentation interne d'un système d'automatisation Bachmann. Il convertit l'alimentation CC entrante en tensions requises par le processeur et les autres modules installés via le fond de panier.
L'unité fournit trois niveaux de tension de sortie : +5 V, +15 V et -15 V. La sortie +5 V est évaluée à 6 A, avec une capacité de crête de 8 A, tandis que les sorties ±15 V prennent en charge 0,5 A chacune. Ces sorties sont destinées à alimenter le matériel système connecté plutôt que de fonctionner comme une alimentation CC externe à usage général.
Plusieurs fonctions de protection et de surveillance assurent un fonctionnement fiable du système. La protection électronique contre l'inversion de polarité aide à prévenir les dommages dus à une polarité d'entrée incorrecte, tandis que la surveillance de la tension d'entrée peut générer un message de panne de courant lorsque l'état de l'alimentation tombe en dehors de la plage requise. L'isolation galvanique assure la séparation entre les circuits d'entrée, du système et de terre.
Ce module est conçu pour l'architecture d'automatisation modulaire de Bachmann et fonctionne avec des composants système connectés au fond de panier. Son adéquation dépend donc de la configuration du système de contrôle complet plutôt que des seules spécifications électriques.
Lors de la sélection d'un remplacement, le modèle d'origine, le numéro de pièce, la configuration du fond de panier, l'alimentation d'entrée, la capacité de sortie requise et les conditions environnementales doivent être vérifiés. Ceci est particulièrement important lors de la maintenance d'équipements d'automatisation plus anciens, où le composant de remplacement doit correspondre à une configuration système établie.
Les informations figurant sur l'étiquette originale du module constituent généralement le point de départ le plus utile. Fournir le numéro de pièce exact peut aider à identifier le composant requis avant que la disponibilité et les exigences de livraison ne soient confirmées.
La version standard et la version NT255 CC ColdClimate sont disponibles pour différents environnements d'exploitation. L'unité standard est identifiée par le numéro de pièce 00031426-00, tandis que la version ColdClimate utilise 00031427-00.
Les deux versions offrent la même fonction d'alimentation de base et la même configuration de sortie. La variante ColdClimate est destinée aux applications où des températures plus basses et des conditions environnementales telles que la condensation doivent être prises en compte.
|
Modèle |
Numéro de pièce |
Environnement prévu |
|
NT255 |
00031426-00 |
Conditions de fonctionnement standards |
|
NT255CC |
00031427-00 |
Applications climat froid |
La version correcte doit être déterminée à partir de la documentation d'origine de l'équipement, de l'identification du module et de l'environnement d'installation réel plutôt que par la seule apparence.
Le Bachmann NT255 est utilisé dans les systèmes d'automatisation et de contrôle industriels basés sur Bachmann où une alimentation CC interne est requise pour les processeurs et autres modules connectés. Des exigences typiques peuvent survenir lors de la maintenance du système, de la réparation de l'équipement, de l'extension du système de contrôle et de la préparation des pièces de rechange critiques.
La sélection doit être basée sur la configuration complète du système plutôt que sur la seule puissance de sortie. Les modules connectés, la disposition du fond de panier, l'alimentation entrante, les conditions environnementales et la version requise doivent tous être pris en compte lors de la confirmation de l'adéquation.
Pour l'approvisionnement, les clients peuvent fournir le modèle complet ou le numéro de pièce ainsi que la quantité requise, les exigences relatives à l'état du produit, les informations sur l'application et la destination de livraison.
Le numéro de pièce standard est 00031426-00. Si l'installation existante utilise la version ColdClimate, le composant requis doit être confirmé comme étant NT255 CC, 00031427-00.
Fournir les informations d'identification originales au début du processus d'approvisionnement contribue à réduire les erreurs de sélection de modèle et permet de vérifier plus efficacement la disponibilité, l'état, la quantité et les exigences de livraison.
Il s'agit d'un module d'alimentation pour les systèmes d'automatisation modulaires Bachmann, fournissant les tensions d'alimentation internes requises par le processeur et les autres modules connectés au fond de panier.
La plage de tension d'entrée spécifiée est de 18 à 34 V CC.
Le module fournit +5 V à 6 A, avec une capacité de crête de 8 A, ainsi que +15 V et -15 V à 0,5 A chacun. La puissance de sortie nominale est de 45 W, avec jusqu'à 55 W disponibles pour les charges de pointe temporaires.
La version standard est identifiée par 00031426-00, tandis que la version ColdClimate est 00031427-00. Ce dernier est destiné aux installations où des températures plus basses et des conditions environnementales liées à la condensation doivent être prises en compte.
Le numéro de pièce d'origine est la référence la plus utile. La quantité, les exigences relatives à l'état du produit, les informations sur le système existant et la destination de livraison peuvent également être fournies pour prendre en charge les contrôles de disponibilité et d'approvisionnement.
Besoin du 00031426-00 ou du 00031427-00 pour un système d'automatisation Bachmann existant ? Envoyez-nous le numéro de pièce d'origine, la quantité requise, les exigences en matière d'état du produit et la destination de livraison. Yueyang Tongtu peut vérifier l'approvisionnement disponible et fournir des informations sur l'approvisionnement et la livraison en fonction de vos besoins.
