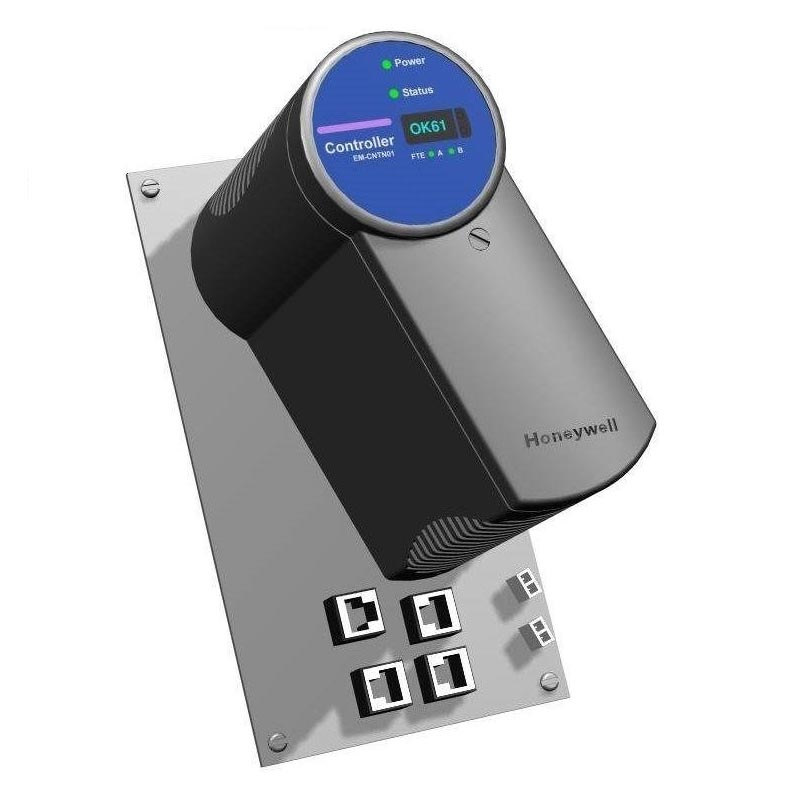

Honeywell CC-PDOB01

Au sein de l'architecture Honeywell Experion PKS, les modules d'E/S de la série C servent d'interface entre le réseau de contrôle et l'instrumentation de terrain. Le Honeywell CC-PDOB01 fourni par Yueyang Tongtu gère spécifiquement les sorties numériques convertissant les signaux de commande binaires du contrôleur en sorties de commutation 24 V CC qui actionnent les appareils de terrain.

Détails du produit

Le Honeywell CC-PDOB01 est un module de sortie numérique 24 V CC avec 16 canaux de sortie discrets. Il est conçu pour le système d'E/S de la série C dans Experion PKS, se montant directement dans le rack d'E/S de la série C et communiquant avec le contrôleur C300 via le bus d'E/S.

1. Fonction principale : convertit les commandes numériques générées par le contrôleur (logique 0/1) en signaux de commutation physiques 24 V CC. Chaque canal peut piloter des appareils avec un courant nominal continu de 2 A, avec une capacité de courant de crête de 4 A pendant de brèves durées.

2. Types de sortie pris en charge : le module fournit des sorties d'approvisionnement (commutation de la charge sur l'alimentation positive), qui est la configuration standard pour les E/S Experion PKS série C. Les canaux de sortie sont configurables individuellement en termes d'état marche/arrêt pendant le démarrage ou la panne du contrôleur, garantissant ainsi une condition de repli définie pour l'équipement connecté.

3. Alimentation : le module nécessite deux sources d'alimentation distinctes. Cette séparation garantit qu'un défaut côté terrain n'affecte pas l'alimentation logique du système et vice versa.

Alimentation du système : fournie via le fond de panier à partir de l'alimentation de la série C (24 V CC)

Alimentation sur site : alimentation externe 24 V CC pour piloter les charges de sortie

4. Fonctionnalités de protection : chaque canal de sortie est protégé contre les courts-circuits et les conditions de surcharge. Un limiteur de courant électronique limite le courant de sortie à un niveau sûr et le module désactive automatiquement le canal concerné si le défaut persiste. Un mécanisme de réinitialisation rétablit le fonctionnement normal une fois le défaut résolu.

Points forts du produit

1. 16 canaux de sortie configurables indépendamment

Chacun des 16 canaux peut être configuré individuellement pour la polarité de sortie, l'état de sécurité et la réponse aux pannes. Cette flexibilité permet au Honeywell CC-PDOB01 de prendre en charge des charges mixtes au sein d'un seul module et certains canaux pilotant de petits relais, d'autres alimentant des vannes avec des exigences de courant d'appel plus élevées.

2. Protection électronique contre les courts-circuits

Chaque canal de sortie intègre un circuit de limitation de courant qui protège le module et le câblage sur site contre les défauts de court-circuit. Si un court-circuit se produit, le canal limite le courant à une valeur sûre, évitant ainsi d'endommager l'étage de sortie. Le circuit de protection se réinitialise automatiquement une fois le défaut résolu et une nouvelle commande de commutation reçue.

3. Couverture de diagnostic complète

Le module surveille en permanence sa propre santé et l'état de chaque canal de sortie.

Toutes les informations de diagnostic sont disponibles via le logiciel de configuration Experion PKS et peuvent être utilisées pour la maintenance préventive, la journalisation des pannes et la génération d'alarmes.

4. Conception haute fiabilité

Le Honeywell CC-PDOB01 est conçu pour fonctionner dans des environnements industriels difficiles, avec une plage de températures de -40 °C à +70 °C et une résistance aux vibrations, à l'humidité et aux contaminants en suspension dans l'air.

5. Réponse rapide

Le module met à jour les états de sortie dans les 20 millisecondes suivant la réception d'une commande du contrôleur. Cette réponse rapide est essentielle pour les fonctions de verrouillage et de sécurité où une précision de synchronisation est requise.

6. Forte capacité de conduite de charge

Chaque canal peut piloter des charges jusqu'à 2 A de courant continu, avec un courant de crête de 4 A pendant 10 ms maximum. Cette capacité est suffisante pour la plupart des applications de contrôle standard, notamment les électrovannes, les indicateurs d'alarme, les contacteurs et les relais pilotes.

Fonctions de diagnostic et de protection

Le Honeywell CC-PDOB01 offre plusieurs niveaux de protection et de capacité de diagnostic. Toutes les informations de diagnostic et d'état sont également accessibles via le logiciel de configuration Experion PKS, permettant la surveillance à distance et l'intégration avec les systèmes d'alarme et d'enregistrement de l'usine, prenant en charge à la fois la maintenance prédictive et la localisation rapide des pannes.

Fonctions de protection

Protection contre les surcharges : limite le courant pour éviter d'endommager les étages de sortie

Protection contre les courts-circuits : détecte et limite le courant lorsque les sorties sont court-circuitées à la terre ou à l'alimentation.

Protection contre l'inversion de polarité : évite les dommages si les connexions d'alimentation sur le terrain sont inversées

Protection thermique : réduit la capacité de sortie si les températures internes dépassent les limites de sécurité

Fonctionnalités de diagnostic

Détection de circuit ouvert : identifie un câblage de terrain cassé ou des charges déconnectées

Détection de court-circuit : identifie les défauts de câblage entre la sortie et la masse ou l'alimentation.

Détection de perte de puissance sur le terrain : alerte lorsque l'alimentation externe 24 V est interrompue

Surveillance de l'état des canaux : indique si chaque sortie est activée, désactivée ou en état de défaut

Surveillance de l'état du module : signale l'état du processeur, l'intégrité de la communication et l'état des circuits internes.

Indicateurs visuels

Les LED sur le panneau avant fournissent des informations immédiates sur l'état :

État du module : le vert indique un fonctionnement normal ; l'orange indique un avertissement ou une performance dégradée ; le rouge indique un défaut qui affecte l'ensemble du module.

État du canal : des LED individuelles indiquent si chaque canal de sortie est activé, désactivé ou en condition de défaut.

Indicateur d'alimentation sur le terrain : confirme si l'alimentation externe 24 V est présente.

Dépannage lorsque le canal de sortie ne répond pas

Spécifications techniques

FAQ

Q : Quelle est la différence entre CC-PDOB01 et les autres modules Cseries DO ?

R : Le CC-PDOB01 fournit 16 canaux à 24 V CC avec sorties d'approvisionnement. D'autres variantes peuvent avoir des tensions nominales, un nombre de canaux ou des configurations de sortie négative différents. Vérifiez les exigences spécifiques du modèle pour votre système.

Q : Le module peut-il être remplacé pendant que le système est en cours d'exécution ?

R : Les modules d'E/S de la série C prennent en charge le remplacement en ligne, à condition que le canal soit hors tension ou isolé avant le retrait. Reportez-vous aux documents de procédure Experion PKS pour obtenir des instructions de manipulation spécifiques.

Q : Quels diagnostics le module fournit-il ?

R : Le module permet la détection de circuit ouvert, la détection de court-circuit, la détection de perte de puissance sur le terrain et la surveillance de l'état du module. Les informations de diagnostic sont accessibles via le logiciel de configuration Experion PKS et via les LED du panneau avant.

Q : Comment réinitialiser un canal après un défaut de court-circuit ?

R : Une fois la condition de court-circuit éliminée, le canal se réinitialise automatiquement lorsqu'une nouvelle commande de sortie est reçue. Aucune action de réinitialisation manuelle n’est requise au niveau du module.

Q : Quel est le couple recommandé pour les vis de montage du panneau avant ?

R : Le couple recommandé est généralement de 0,5 à 0,6 Nm. Consultez le manuel d'installation des E/S série C pour connaître la valeur exacte spécifique à votre type de rack.
