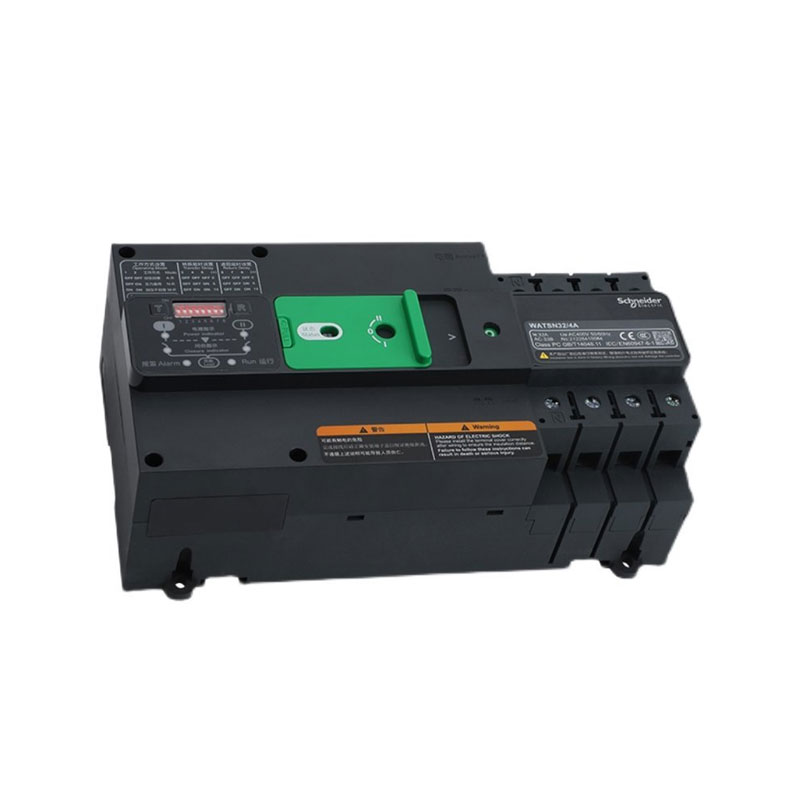

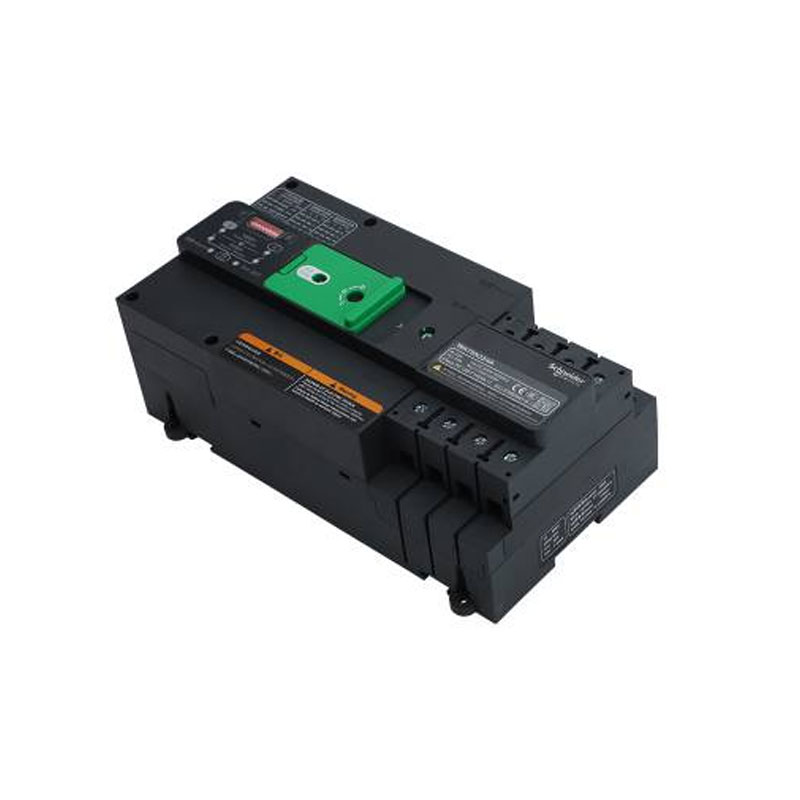

Yueyang Tongtu fournit le Schneider WATSN-160/125b/4A ATS pour les projets de maintenance industrielle, de remplacement électrique et de distribution d'énergie nécessitant des composants Schneider vérifiés. L'unité est conçue pour gérer le transfert de charge entre deux alimentations indépendantes en surveillant les conditions de la source et en commutant la charge connectée en cas de tension anormale, de perte de phase ou d'interruption de courant.
Matrice des spécifications techniques
| Paramètre/caractéristique | Spécification technique |
| Désignation du modèle | Schneider WATSN-160/125b/4A |
| Type de produit | Commutateur de transfert automatique à double alimentation (ATS) |
| Courant nominal du cadre (Inm) | 160A |
| Courant opérationnel nominal (Ie) | 125A |
| Nombre de pôles | 4 pôles (4P - Neutre commuté) |
| Tension de commande (Us) | 220 V CA (50/60 Hz) |
| Modes de fonctionnement | Auto-lancement/auto-restauration, veille mutuelle, commande manuelle |
| Protection de verrouillage | Double verrouillage mécanique et électrique intégré |
| Durée de vie mécanique | ≥8 000 opérations |
| Interface système | Terminaux intégrés de contrôle PLC à distance et de surveillance de l'état |
Le Schneider WATSN-160/125b/4A utilise une conception de commutation à 4 pôles, déconnectant et transférant :
· Phase L1
· Phase L2
· Phase L3
· Conducteur neutre
Cette configuration est couramment appliquée dans les systèmes triphasés à quatre fils où une commutation neutre est nécessaire pour maintenir la séparation entre les alimentations indépendantes.
L'ATS prend en charge la commutation automatique entre les sources d'alimentation principale et de secours tout en offrant également une capacité de fonctionnement manuel pour les procédures de mise en service, d'inspection et de maintenance.
Le mécanisme de commande manuel permet aux techniciens de sélectionner la position de commutation requise pendant les opérations de service.
La structure de verrouillage intégrée empêche les deux sources d'alimentation de se fermer simultanément.
Le verrouillage mécanique assure une prévention physique, tandis que le verrouillage électrique fonctionne avec le circuit de commande pour réduire le risque d'opérations de commutation incorrectes.
Cette conception contribue à protéger les équipements en aval contre les risques de court-circuit entre phases provoqués par une connexion involontaire à double source.
L'ATS utilise un système de contact de puissance dédié conçu pour les opérations de commutation répétées dans des conditions nominales.
La structure des contacts est conçue pour maintenir une connexion électrique stable pendant le fonctionnement normal tout en réduisant l'usure des contacts lors de cycles de transfert répétés.
La série WATSN fournit des interfaces de connexion auxiliaires pour le retour d'état et l'intégration du contrôle.
Il peut être utilisé avec :
● Systèmes de contrôle PLC
● Systèmes de gestion de bâtiment (BMS)
● Systèmes de surveillance électrique
pour les applications de surveillance d'état à distance et de gestion de l'énergie.
Yueyang Tongtu vérifie les informations d'identification du produit, notamment :
1. Désignation du modèle
2. Informations sur la plaque signalétique
3. Configuration du terminal
4. Condition physique
avant expédition.
Chaque unité est préparée avec un emballage de protection adapté au transport international afin de réduire les risques de dommages lors de la manutention et de la livraison.
Pour les projets d'achat et de maintenance, Yueyang Tongtu peut fournir :
● Citations de produits
● Spécifications techniques
● Photos du produit
● Informations sur l'emballage
● Assistance aux achats
R : "160" indique la valeur nominale du châssis (), "125b" spécifie le courant opérationnel nominal du disjoncteur, "4" représente une configuration à 4 pôles (isolant 3 phases + neutre) et "A" désigne le type de contrôleur pour la fonctionnalité de transfert automatique.
R : Oui. L'unité comprend une fonction de poignée manuelle qui permet aux équipes de maintenance de basculer manuellement entre Power I et Power II ou de forcer l'interrupteur dans une position double OFF (zéro neutre) pour l'isolation du système.
R : La série WATSN intègre une unité de contrôle embarquée. La connexion des lignes électriques entrantes (échantillonnage) permet une détection et une commutation automatiques sans nécessiter de modules de contrôleur externes.
