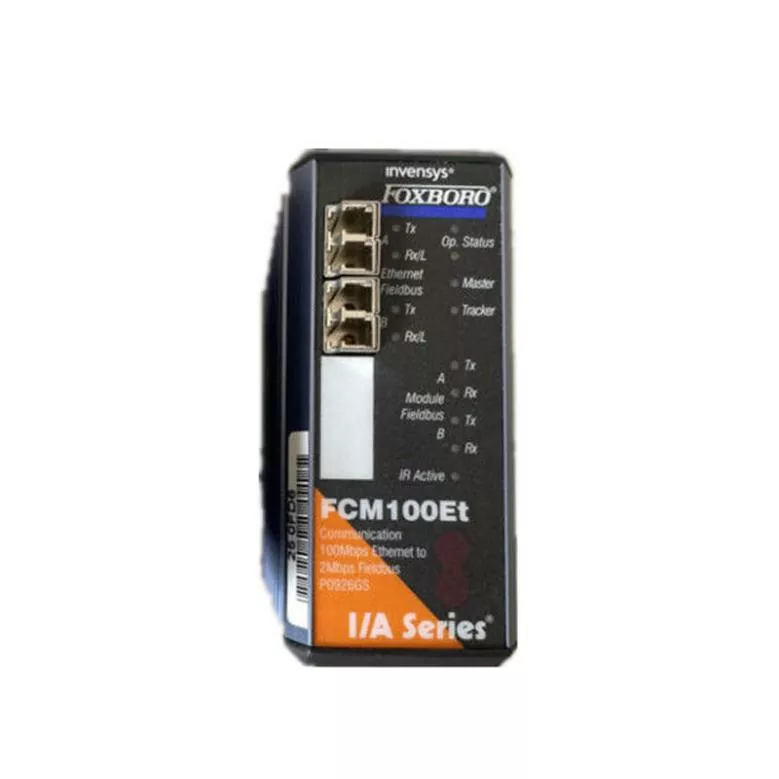

Yueyang Tongtu fournit le module de communication de terrain Ethernet Foxboro FCM100ET P0926GS pour les systèmes DCS Foxboro I/A Series utilisés dans les réseaux de communication de contrôle de processus. Le module assure une communication Ethernet entre les contrôleurs de terrain et les systèmes de supervision pour la transmission de données dans les environnements d'automatisation du traitement des produits chimiques, du pétrole, du gaz naturel et de l'eau.
Application de communication DCS Foxboro série I/A
Il est conçu pour les systèmes de contrôle distribués Foxboro I/A Series où les contrôleurs de terrain nécessitent une connectivité Ethernet avec les stations d'exploitation et les systèmes de supervision. Il fonctionne comme une interface de communication entre la couche de contrôle et la couche de surveillance, permettant la transmission des données du contrôleur via les réseaux Ethernet industriels.
Dans les architectures DCS existantes, le module est couramment utilisé pour les connexions de communication entre les contrôleurs de terrain, les postes opérateur, les systèmes de surveillance et les réseaux Ethernet industriels. Il est appliqué à la maintenance du système, au remplacement du matériel et aux mises à niveau du réseau de communication où la compatibilité de la série Foxboro I/A doit être maintenue.
Il utilise une interface Ethernet 10/100 Mbps pour les réseaux de communication industriels. Le panneau avant est équipé d'indicateurs d'état qui affichent l'état de l'alimentation, l'état de la liaison réseau et l'activité de communication, permettant au personnel de maintenance d'identifier les conditions de fonctionnement de base grâce à une inspection visuelle.
Le module fournit des informations sur l'état via des indicateurs intégrés pour le fonctionnement de l'alimentation, l'état de la connexion Ethernet et l'activité de transmission ou de réception de données.
La structure modulaire permet une installation dans les assemblages matériels Foxboro I/A Series, tandis que l'alimentation est fournie via la plaque inférieure et la connexion du fond de panier.
| Paramètre | Spécification |
| Modèle | Foxboro FCM100ET P0926GS |
| Type de produit | Module de communication sur le terrain Ethernet |
| Système applicable | Foxboro série I/A DCS |
| Interface Ethernet | 10/100 Mbit/s |
| Communication | Prise en charge de la fonction de communication redondante à grande vitesse |
| Alimentation | Plaque inférieure et fond de panier alimentés |
| Température de fonctionnement | 0℃ à 60℃ |
Le Foxboro FCM100ET P0926GS est utilisé dans les systèmes d'automatisation de processus où les plates-formes Foxboro I/A Series DCS sont installées et où une communication Ethernet entre les contrôleurs et les systèmes de supervision est requise.
Les environnements d'application typiques incluent les installations de raffinage de pétrole, les systèmes de production chimique, les usines de traitement du gaz naturel, les systèmes SCADA de traitement de l'eau et les réseaux de surveillance industrielle.
Au sein de ces applications, le module assure la connexion de communication entre l'équipement de contrôle au niveau du terrain et les systèmes d'exploitation ou de surveillance de niveau supérieur, permettant aux données de processus d'être transmises via la structure de réseau DCS existante.
Pour le remplacement du module de communication DCS, il est nécessaire de confirmer la configuration matérielle installée avant l'installation. Le modèle de remplacement doit correspondre à l'architecture du système Foxboro I/A Series et aux exigences de communication existantes.
| Élément de vérification | But |
| Plateforme DCS | Confirmer la compatibilité du système Foxboro I/A Series |
| Modèle de module | Vérifier la cohérence du modèle de remplacement |
| Structure du réseau | Confirmer les exigences de communication Ethernet |
| Configuration de l'armoire | Vérifier les conditions d'installation |
Il contient des circuits électroniques, des connecteurs et des interfaces de communication qui nécessitent une protection pendant le transport.
Le module est emballé à l'aide de matériaux de protection antistatiques pour réduire les risques de décharges électrostatiques, tandis qu'un emballage en mousse résistant aux chocs est utilisé pour limiter l'impact des mouvements pendant la manipulation. Un emballage extérieur renforcé et des étiquettes de protection contre l'humidité sont appliqués pour protéger le module pendant le transport.
Un module de communication défaillant peut affecter l'échange de données entre les contrôleurs de terrain et les systèmes de supervision, entraînant des interruptions de communication, une perte de connectivité réseau ou une surveillance anormale du système. Avant le remplacement, le défaut doit être isolé pour confirmer si le problème provient du module, de la connexion réseau ou du matériel associé.
La nécessité de modifier le logiciel dépend de la configuration DCS existante, de la configuration du contrôleur et des paramètres de communication. Dans de nombreuses situations de maintenance, le processus de remplacement se concentre sur la correspondance avec la configuration matérielle existante et sur la restauration de la fonction de communication d'origine.
L'évaluation comprend généralement la vérification de l'apparence du module, de l'état du connecteur, de l'état des indicateurs, de l'étiquette du matériel et de la compatibilité avec la configuration DCS cible. Des tests fonctionnels dans l'environnement système applicable sont recommandés avant de remettre le module en fonctionnement continu.
Les modules de communication servent souvent de point de connexion entre le matériel de contrôle et les systèmes de supervision. Le maintien de modules de remplacement disponibles permet de prolonger la durée de vie des plates-formes DCS installées sans nécessiter le remplacement immédiat de l'ensemble du système d'automatisation.
Le stockage à long terme doit tenir compte des conditions environnementales, de la protection électrostatique, du contrôle de l'humidité et des contrôles périodiques des stocks. Un stockage approprié aide à maintenir l’état du connecteur et réduit les risques lorsque des modules de rechange sont nécessaires pour une maintenance inattendue du système.
