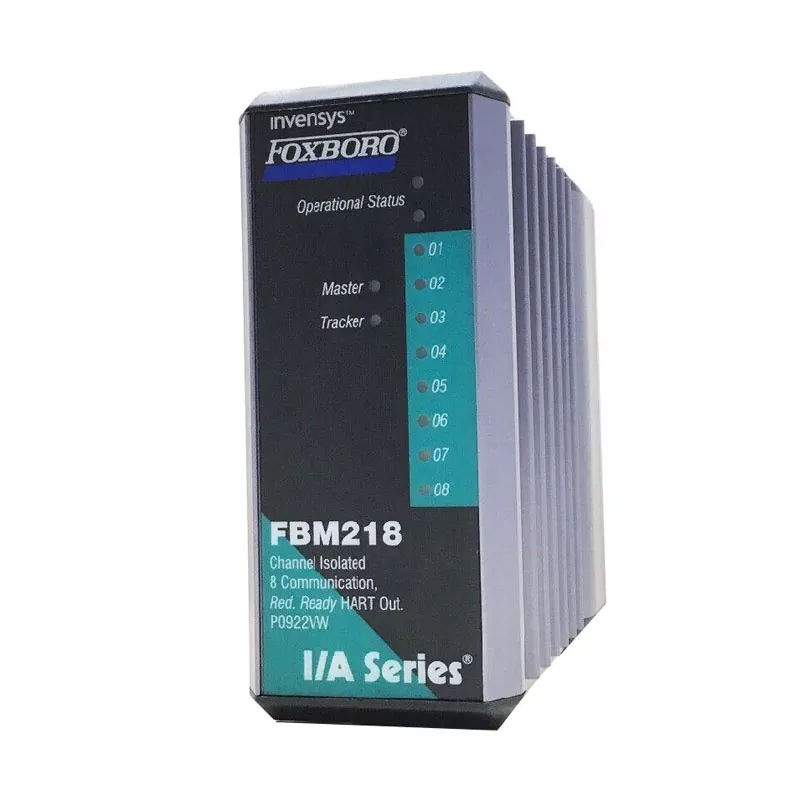

Foxboro FBM218 P0922VW

Yueyang Tongtu fournit le Foxboro FBM218 P0922VW pour rationaliser l'intégration des appareils de terrain numériques dans les architectures Foxboro DCS. Conçu comme une interface H1 redondante ou à tête unique, il achemine les variables de processus, les diagnostics d'état et les données de configuration des appareils entre les instruments de terrain H1 et le processeur de contrôle de terrain (FCP) via une seule structure de câble à paire torsadée.

Capacités techniques clés

• Conformité à la norme FOUNDATION Fieldbus H1 : Foxboro FBM218 P0922VW adhère à la norme de couche physique CEI 61158-2, fonctionnant à un débit de communication de 31,25 kbit/s.
• Capacité d'interface de terrain à 8 canaux : prend en charge la topologie multipoint, permettant la connexion de plusieurs instruments de terrain intelligents H1 par segment en fonction de la consommation électrique sur le terrain et de la longueur du câble.
• Diagnostics de ligne de signal de bus : surveille en permanence les niveaux de tension du bus de terrain, l'atténuation du signal et les erreurs de communication du bus pour identifier la dégradation du câble avant qu'une perte de signal ne se produise.
• Intégration du fond de panier de la série I/A : se branche sur les plaques de base Foxboro standard (série 200) pour une distribution directe de l'alimentation et une communication HDLC haut débit avec le processeur de contrôle.
• Compatibilité avec les zones dangereuses : prend en charge les topologies de câblage de terrain à sécurité intrinsèque (IS) lorsqu'elles sont associées à des alimentations de bus de terrain et à des barrières appropriées.

Spécifications techniques

Architecture du système et directives de câblage

Sélection de la plaque de base et du module d'alimentation

Assurez-vous que le Foxboro FBM218 P0922VW est installé sur une plaque de base compatible série 200 (par exemple, P0926KE ou P0926HM) avec une configuration d'alimentation redondante.

Configuration du terminateur de segment

Chaque segment de bus de terrain H1 nécessite exactement deux terminaisons de bus de terrain (une à l'extrémité du conditionneur de puissance/module, une à l'extrémité du dispositif de terrain le plus éloigné) pour éviter les réflexions du signal.

Normes de séparation des câbles

Utilisez un câble à paire torsadée blindé (câble de bus de terrain de type A, 0,8 mm² / AWG18). Acheminez le câblage de communication dans des chemins de câbles séparés à une distance minimale de 100 mm des lignes CA haute tension.

Services d'assurance qualité

Yueyang Tongtu se spécialise dans l'approvisionnement et la fourniture de composants d'automatisation industrielle de Foxboro, Allen Bradley, Siemens et d'autres plates-formes d'automatisation pour les projets de maintenance d'usine et d'intégration de systèmes.

• Vérification physique et matérielle : les numéros de modèle, les numéros de série et les lettres de révision du matériel (P0922VW) sont vérifiés avant l'expédition. Les connecteurs, les rails de guidage et le boîtier du PCB sont soumis à une inspection physique.
• Emballage de protection ESD : toutes les unités sont expédiées dans des sacs ESD antistatiques avec une protection contre les chocs en mousse personnalisée pour un transport international sécurisé.
• Assistance commerciale et devis : la disponibilité des stocks, les devis formels, les ensembles de données et les options d'approvisionnement en gros sont fournis sur demande directe à Yueyang Tongtu.
• Options de paiement et de livraison : L'expédition express internationale est gérée via DHL, FedEx et UPS. Les conditions de paiement à la livraison (COD) sont disponibles via des agents logistiques désignés.

FAQ

Q : Quelle est la différence exacte entre Foxboro FBM218 P0922VW et d'autres modules d'E/S analogiques standard comme le FBM201 ?

R : Le FBM201 est un module d'entrée analogique 4-20 mA pour les appareils analogiques point à point traditionnels. Le FBM218 P0922VW est un module d'interface numérique FOUNDATION Fieldbus H1 qui gère la communication numérique multivariable, les diagnostics et les données de configuration des instruments de terrain H1.

Q : Le FBM218 P0922VW fournit-il une alimentation directe aux appareils de bus de terrain ?

R : Non. Le FBM218 traite les signaux de communication. Les appareils de terrain nécessitent une alimentation via des conditionneurs d'alimentation dédiés au bus de terrain et des alimentations connectées au segment du bus de terrain.

Q : Le FBM218 P0922VW est-il remplaçable à chaud pendant le fonctionnement du système ?

R : Oui, le module prend en charge le retrait et l'insertion sous tension (RIUP) sur les plaques de base Foxboro standard de la série 200 sans perturber les modules opérationnels adjacents sur la même plaque de base.
