Si vous avez besoin d'un fournisseur capable de fournir un approvisionnement stable du Bently Nevada 330780-50-00, veuillez contacter Yueyang Tongtu ; nous sommes un distributeur professionnel avec un stock suffisant et une livraison rapide.

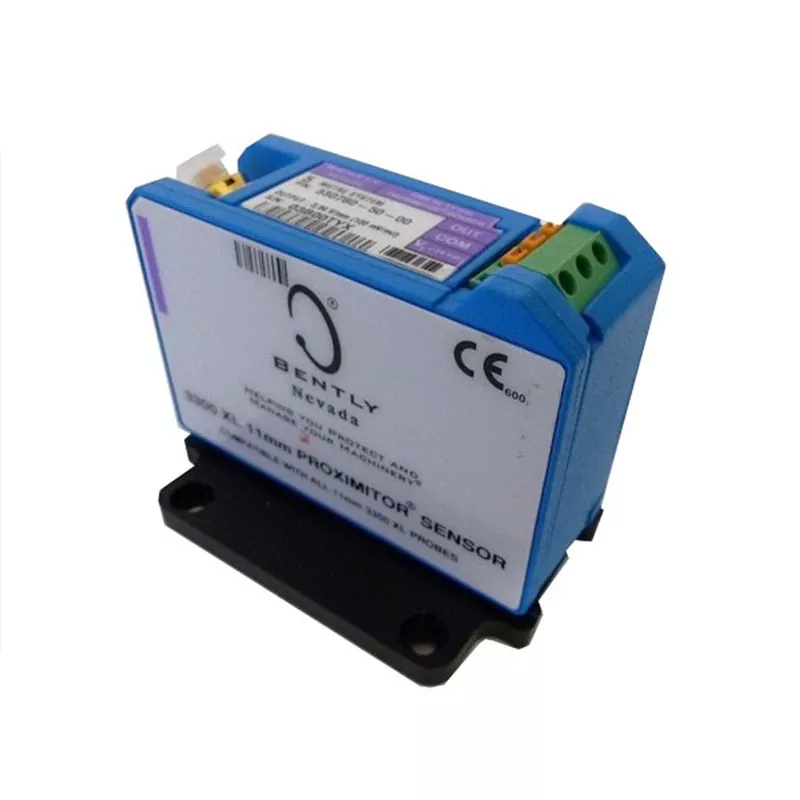

Bently Nevada est une marque de référence dans le domaine du condition monitoring des machines tournantes. Le 330780-50-00 est un capteur Proximitor appartenant au système de transducteur de proximité à courants de Foucault 3300 XL 11 mm et présente une configuration à montage inversé.
Il sert de nœud de détection frontal pour les systèmes de surveillance de l'état des machines tournantes industrielles, convertissant linéairement les signaux de déplacement et de vibration de l'arbre, capturés par la sonde, en signaux électriques standard que le système de surveillance peut traiter.
|
Article |
Spécification |
|
Nom du produit |
Courbé Nevada 330780-50-00 |
|
Longueur du système |
5,0 mètres (16,4 pieds), monté sur panneau |
|
Taille cible minimale recommandée |
30,5 mm (1,2 pouces) de diamètre, cible plate |
|
Alimentation |
-24 VCC |
|
Charger |
10 kΩ |
|
Surface cible |
31 mm (1,2 po) de diamètre |
|
Écart de sonde |
2,5 mm (100 mils) |
|
Sensibilité |
Système de capteur à courants de Foucault 3300 XL 11 mm ; sortie : 3,94 V/mm (100 mV/mil) |
|
Support de travail |
Air, huile, eau, etc. |
|
Pression de service maximale |
12 MPa |
|
Réponse en fréquence |
0 à 10 kHz |
|
Caractéristiques amplitude-fréquence |
Atténuation de 0 à 1 kHz < 1 % ; Atténuation 10 kHz < 5 % |
|
Caractéristiques phase-fréquence |
Différence de phase 0–1 kHz < -10° ; Différence de phase 10 kHz < -100° |
La pointe du capteur contient une bobine de précision et le proximiteur lui fournit un courant alternatif (AC) haute fréquence.
Lorsque le courant traverse la bobine, il génère un champ magnétique alternatif haute fréquence autour de la pointe de la sonde.
Lorsque l'objet métallique cible s'approche de la zone de champ magnétique au niveau de la pointe de la sonde, le champ magnétique alternatif pénètre dans la surface métallique, induisant des courants en boucle fermée appelés courants de Foucault.
Les courants de Foucault sur la surface métallique génèrent leur propre champ magnétique opposé, qui contrecarre le champ magnétique d'origine.
Lorsque l'arbre métallique se rapproche de la sonde → les courants de Foucault s'intensifient, la perte d'énergie dans la bobine de la sonde augmente et l'impédance haute fréquence de la bobine (ou l'inductance équivalente) diminue.
Lorsque l'arbre métallique s'éloigne de la sonde → les courants de Foucault s'affaiblissent, la perte d'énergie dans la bobine diminue et l'impédance de la bobine se rétablit.
Le circuit de proximité détecte les changements d'impédance ou d'amplitude de la bobine, puis démodule et amplifie le signal.
Le proximiteur convertit ce changement en un signal de tension continue/alternative strictement proportionnel à la distance d'espacement ; ce signal est ensuite transmis à un système de surveillance de rack Bently Nevada 3500 ou 3300 pour une analyse en temps réel des données de vibration et de déplacement.
Turbines et générateurs à vapeur : utilisés pour la surveillance en temps réel des vibrations de l'arbre du rotor, du déplacement axial, de l'expansion différentielle et de l'excentricité.
Ventilateurs et pompes : surveille les vibrations absolues des carters et des boîtiers de roulements pour détecter en temps opportun les problèmes tels que le déséquilibre et le désalignement du rotor.
Compresseurs et pompes : les proximiteurs sont utilisés pour surveiller les conditions du système d'arbre des compresseurs centrifuges, des compresseurs alternatifs et des grandes pompes de surpression.
Contrôle critique des vannes : utilisé pour un contrôle précis de l'ouverture des vannes et la surveillance de la position dans les canalisations à haute température.
Laminoirs et équipements de hauts fourneaux : grâce à ses capacités de protection RFI/EMI, le Bently Nevada 330780-50-00 maintient la stabilité du signal dans des environnements électromagnétiques complexes caractérisés par des installations denses d'entraînement à fréquence variable (VFD) et des cycles de démarrage/arrêt fréquents de gros moteurs.
Machinerie Lourde : Surveillance en temps réel de la position et des vibrations des pièces mobiles pour optimiser les processus de production.
Fabrication du papier et impression : surveille les vibrations dans les cylindres de séchage et les arbres d’entraînement des machines à papier à grande vitesse.
Traitement de l'eau et protection de l'environnement : appliqué aux grandes pompes de traitement des eaux usées et aux ventilateurs de surveillance des émissions de gaz de combustion.
Aéronautique et pharmaceutique : fournit un support de surveillance des déplacements et des vibrations de haute précision dans les secteurs de fabrication de précision qui exigent une propreté stricte et une fiabilité des équipements.
Yueyang Tongtu s'est longtemps spécialisé dans la vente de produits de contrôle et d'automatisation industriels importés, couvrant de grandes marques telles que Bently Nevada, ABB, Siemens, Honeywell, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA et Emerson.
En ce qui concerne les produits Bently Nevada, nous possédons une vaste expérience dans la fourniture des séries 3300 et 3500, notamment des modules de surveillance, des modules d'E/S, des modules d'alimentation, des capteurs Proximitor, des câbles de programmation et des composants associés.
Nous pouvons vérifier les produits en fonction des numéros de modèle exacts ou des numéros de pièces fournis par les clients et vous aider à identifier les modèles corrects pour les systèmes existants ; nous maintenons également de vastes ressources de stock et d'inventaire.
R : Le principal avantage est une plage de mesure plus large. Alors que le système standard de 8 mm a une plage linéaire d'environ 2 mm, le système de 11 mm s'étend jusqu'à 4,0 mm. Sa sensibilité est également ajustée en conséquence à 3,94 V/mm (100 mV/mil).
R : Il doit être utilisé comme un ensemble complet avec une sonde 3300 XL 11 mm et le câble d'extension correspondant.
Nous vous recommandons de fournir les numéros de modèle de la sonde et du câble d'extension au moment de l'achat afin que notre équipe technique puisse vérifier la compatibilité du système et éviter les inadéquations de signal.
R : Nous vous recommandons de fournir les éléments suivants :
① Numéro de modèle complet et suffixes (longueur, exigences de certification) ;
② Numéros de modèle de la sonde/câble d'extension correspondant ;
③ Méthode d'installation (par exemple, compatibilité avec les boîtiers à montage inversé) ;
④ Quantité requise et date de livraison souhaitée.
Yueyang Tongtu utilisera ces informations pour déterminer la solution optimale et fournir un devis.
