Allen Bradley 1794-IT9

L'Allen-Bradley 1794-IT9 fourni par Yueyang Tongtu est un module d'entrée analogique isolée haute densité à 8 canaux au sein du système d'E/S Rockwell Automation FLEX™. Spécialement conçu pour capturer des signaux ultra faibles sans dérive, il fournit un signal entre les environnements de processus à haute température et les contrôleurs industriels tels que les systèmes ControlLogix, CompactLogix ou SLC 500.

Principales fonctionnalités

Prise en charge de thermocouples multi-types et mV

Se connecte directement aux thermocouples de type J, K, T, E, R, S, B et N, tout en gérant également les entrées directes en millivolts dans la plage.

Isolation du signal canal à canal

L'isolation intégrée canal à canal empêche les boucles de masse et aide à réduire l'instabilité du signal causée par le bruit électrique et les problèmes de mise à la terre.

Conversion de signal haute résolution

Convertit les changements du capteur de température de niveau microvolt en signaux numériques précis de 16 bits, garantissant une surveillance précise du processus.

Compensation de soudure froide

Dispose d'une compensation interne de soudure froide pour maintenir une précision de mesure élevée, même dans des températures ambiantes fluctuantes de l'armoire de commande.

Intégration réseau flexible

Se monte de manière transparente sur les unités de base de terminal (TBU) 1794 standard et communique via EtherNet/IP, ControlNet ou DeviceNet via des adaptateurs réseau FLEX I/O (par exemple, 1794-AENT).

Matrice des spécifications techniques

Guide de sélection de l'architecture du système et de la base de terminaux

Pour garantir un déploiement transparent et éviter les erreurs de commande, associez l'Allen-Bradley 1794-IT9 à l'unité de base du terminal (TBU) et à l'adaptateur appropriés :

Unités de base de terminal (TBU) compatibles :

• 1794-TB3T : recommandé pour les entrées de thermocouple ; Fournit des bornes de compensation de soudure froide (CJC) intégrées.

• 1794-TB3G : convient aux applications de capteurs mis à la terre nécessitant des points de mise à la terre étendus.

Compatibilité de l'adaptateur réseau :

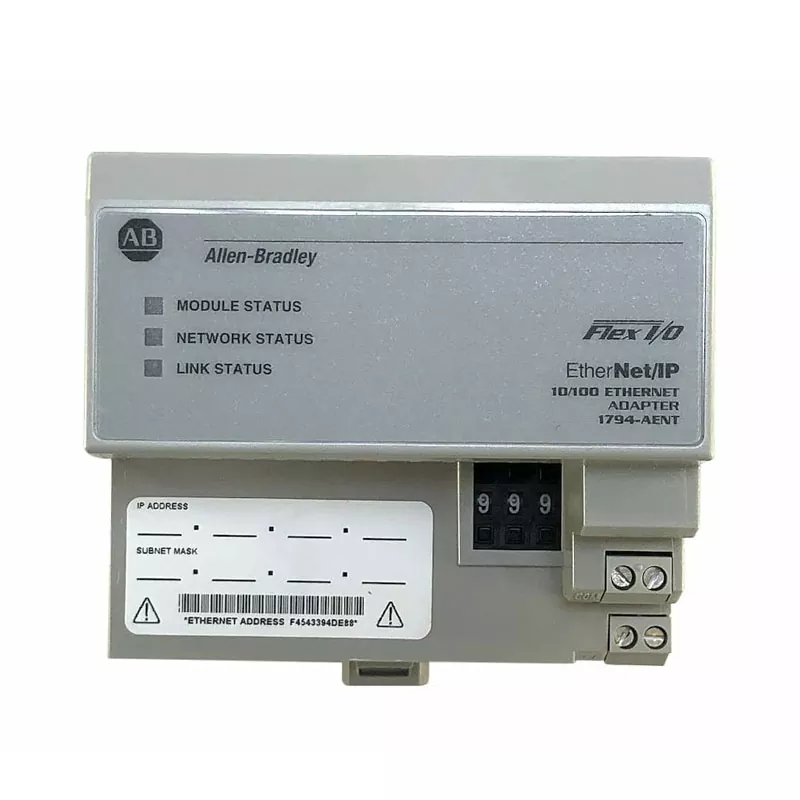

• 1794-AENT/1794-AENTR : pour les réseaux industriels EtherNet/IP à deux/simples ports.

• 1794-ACN15/1794-ACNR15 : pour l'architecture ControlNet.

• 1794-ADN : pour les systèmes de bus de terrain DeviceNet.

Applications industrielles

Pétrochimie et pétrole/gaz : surveillance de la température en temps réel pour les cuves de réaction, les fours de craquage et les pipelines de transport afin de maintenir la sécurité opérationnelle.

Production d'électricité et distribution d'énergie : surveillance précise des températures des roulements de turbine, des conditions de vapeur des chaudières et du chauffage des transformateurs.

Traitement des métaux et métallurgie : suivi de la température dans les fours de traitement thermique, les lignes de recuit et les systèmes de coulée continue.

Fabrication discrète et automobile : chauffage de processus automatisé, fours de durcissement thermique et chaînes d'assemblage climatisées.

Directives d'installation

Erreur de sélection de la base du terminal

N'utilisez pas d'embases à 2 fils standard (comme le 1794-TB2) ; le 1794-IT9 nécessite une unité de base à 3 fils ou équipée d'un CJC spécialisé (telle que le 1794-TB3T) pour fonctionner avec précision.

Normes de câblage et de blindage

Faites passer les fils d'extension du thermocouple dans des conduits séparés et blindés, loin des lignes électriques à haute tension, au moins pour éviter toute distorsion du signal.

Précaution de remplacement à chaud

Bien que FLEX I/O prenne en charge le retrait et l'insertion sous tension (RIUP), assurez-vous que le commutateur à clé de l'embase du terminal est réglé sur la position 3 avant d'installer le 1794-IT9.

Pourquoi s'approvisionner auprès de Yueyang Tongtu ?

1. Garantie authentique : provenant de canaux d'approvisionnement légitimes et vérifiés, avec une documentation produit disponible et des enregistrements d'approvisionnement traçables : aucune pièce remise à neuf ou contrefaite.

2. Inspection avant expédition : chaque unité est soumise à une vérification visuelle, à des contrôles d'intégrité des broches et à un emballage ESD antistatique avant expédition.

3. Support d'intégration technique : conseils gratuits sur la configuration matérielle du module, le mappage d'E/S et la configuration de la communication pour les plates-formes Rockwell Automation (ControlLogix, CompactLogix et SLC 500).

FAQ

Q : Quelle est la principale différence entre le Allen-Bradley 1794-IT9 et le 1794-IRT8 ?

R : Le 1794-IT9 est spécialisé dans les thermocouples et les entrées avec isolation de canal, ce qui le rend idéal pour les applications à haute température et en millivolts faibles. Le 1794-IRT8, quant à lui, est un module combiné qui gère à la fois les capteurs RTD (Détecteur de température à résistance) et les capteurs à thermocouple sur des canaux non isolés.

Q : Le 1794-IT9 peut-il être utilisé avec un contrôleur SLC 500 ?

R : Oui. Lorsque le module est monté sur une base d'E/S FLEX, il se connecte aux systèmes SLC 500 via un module scanner RIO 1747-SN ou via un adaptateur EtherNet/IP (1794-AENT) lié aux architectures API modernes.

Q : Que dois-je faire si les relevés de température montrent une dérive ou des sauts constants ?

R : Tout d'abord, vérifiez que vous utilisez une embase à bornes 1794-TB3T avec des capteurs de compensation de soudure froide (CJC) correctement câblés. Deuxièmement, vérifiez que le blindage du capteur est mis à la terre en un seul point et isolé des lignes électriques.
