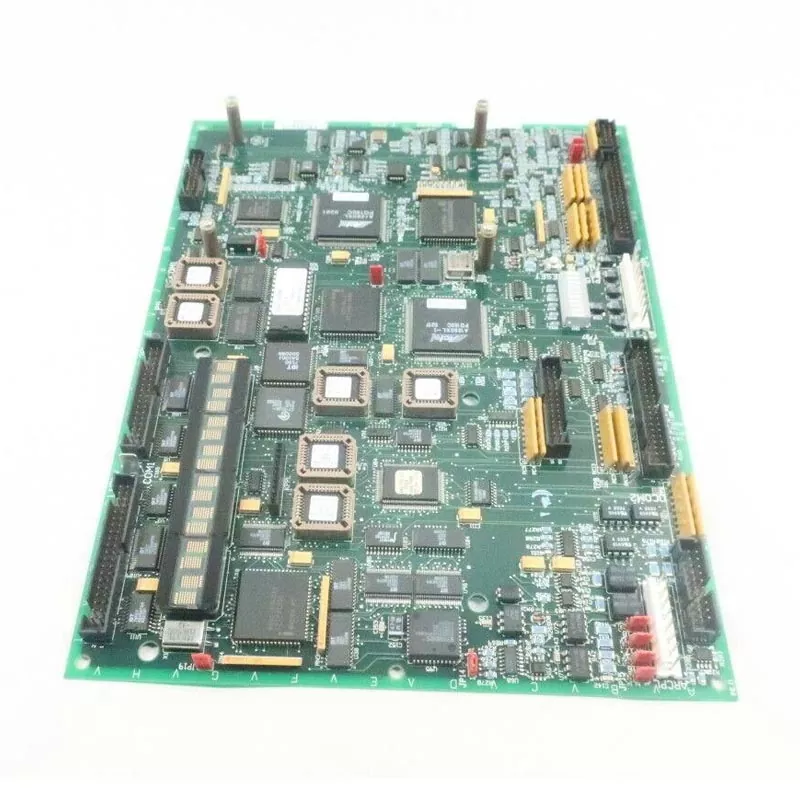

GE Fanuc DS200PCCAG5AC

La GE Fanuc DS200PCCAG5AC est une carte de contrôle de puissance PCCA haute puissance au sein du système de contrôle GE Fanuc Mark V, agissant comme la plaque tournante centrale pour les circuits de commande de l'unité.

Paramètre du produit

Matériel de base et fonctionnalités fonctionnelles

1. Conception dédiée à haute puissance (haute puissance)

Révision matérielle G5 spécifiquement configurée pour les applications haute puissance, prenant en charge les modes d'entraînement régénératifs/non régénératifs avec une plage de tension d'induit de 240 à 630 V CC.

Aucun amortisseur intégré : tous les composants de mise en mémoire tampon sont déplacés vers des assemblages de système externes. Il s’agit d’une conception technique délibérée pour le groupe G5 et non d’un défaut. En supprimant les amortisseurs et les circuits d'atténuation intégrés, la densité de puissance et l'efficacité de la dissipation thermique sont considérablement améliorées pour les applications de pont SCR haute puissance.

2. Interface de pont de puissance SCR

Pilote des ponts de puissance SCR à courant élevé via des signaux de porte isolés par transformateur d'impulsions, fournissant une isolation galvanique de 1 500 V RMS entre les circuits de commande basse tension et les sections de puissance haute tension.

12 connecteurs enfichables pour signaux d'impulsion de porte avant et arrière, prenant en charge les topologies SCR en pont complet.

S'interface avec les cartes d'alimentation de type DCFB et prend en charge les réacteurs de jambe et les fusibles de jambe pour une protection précise contre les surintensités au niveau de la dérivation.

3. Configuration flexible du système

4 cavaliers intégrés (JP1, JP2, WP3, WP4) pour la configuration : numéro de groupe de cartes, plage de tension du système, fonctionnement du condensateur, synchronisation du pont et retour de tension.

Conception sans fusible : s'appuie sur des fusibles externes pour la protection contre les surintensités, un choix de conception qui simplifie le remplacement de la carte et réduit le temps de maintenance.

Compatible avec les cadres de rack Mark V de type J, K et M ; prend en charge les configurations de transformateurs de bus indépendants et communs.

4. Diagnostics et surveillance de l'état

Indicateurs LED : PWR (Power), FAULT, TRIP—permettant une évaluation rapide de l'état sur site.

Points de test montés sur carte pour la vérification des signaux (impulsions de porte, signaux de retour CT/VT) .

5. Conception environnementale et fiable

Revêtement conforme pour la protection contre la poussière, l'humidité et l'exposition aux produits chimiques dans les environnements industriels difficiles.

Température de fonctionnement : -20°C à +60°C (gamme industrielle standard) .

Faible consommation d'énergie : ≤ 5 W provenant de l'alimentation du fond de panier.

Conception de PCB multicouche avec immunité EMI améliorée.

Interface de communication et compatibilité des protocoles

1. Prend en charge l'interface avec les microcontrôleurs utilisateur et les équipements PLC ; Les interfaces matérielles incluent des ports série RS-232 et RS-485, avec une compatibilité simultanée pour les méthodes de communication Ethernet et sans fil.

2. Comprend une prise en charge intégrée de plusieurs protocoles de communication, notamment les protocoles spécifiques aux automates, Modbus, I2C et les protocoles personnalisés, garantissant une large compatibilité avec divers dispositifs d'automatisation sur site.

3. Les écrans de surveillance et de fonctionnement sont développés à l'aide du logiciel de configuration HMImaker, permettant une génération rapide et sans code d'interfaces graphiques.

Avantages architecturaux et opérationnels

1. Conception matérielle entièrement numérique sans système d'exploitation, éliminant le risque de panne du système ; l'unité démarre directement dans l'interface opérationnelle, garantissant des performances d'affichage stables.

2. Immunité élevée aux interférences électromagnétiques (EMI), ce qui le rend approprié pour une installation à l'intérieur d'armoires dans des environnements à haute interférence électromagnétique tels que les centrales électriques et les ateliers de traitement chimique.

3. Le GE Fanuc DS200PCCAG5AC offre une faible consommation d'énergie globale et des taux de rafraîchissement d'écran rapides ; le remplacement des pièces de rechange ne nécessite aucune installation ou déploiement complexe de système de bas niveau.

4. La carte remplit une double fonction (affichage et contrôle) et sert de point de connexion critique pour les systèmes d'alimentation haute puissance, agissant comme un composant essentiel indispensable du circuit de commande.

Référence rapide sur la compatibilité du système Mark V

Industries applicables et conditions de fonctionnement

1. Énergie, électricité, pétrole et gaz

Remplacement de pièces de rechange pour les systèmes Mark V dans les groupes électrogènes et les équipements électriques ; corrige les défauts dans les boucles de contrôle de démarrage/arrêt et de régulation de vitesse.

2. Fabrication de produits chimiques

Unités d'automatisation pour les lignes de production chimique, utilisées pour la surveillance des équipements de processus et le contrôle des entraînements en boucle fermée.

3. Génie maritime

Installations d'automatisation pour les plates-formes offshore, surveillance des processus des équipements de manutention et relais des signaux de commande.

4. Fabrication traditionnelle

Rénovation des systèmes d'automatisation d'usine existants ; remplace les cartes vieillissantes ou endommagées du même modèle pour restaurer le fonctionnement de l'équipement.

Remarque : Le GE Fanuc DS200PCCAG5AC est une pièce de rechange matérielle abandonnée ; il est principalement utilisé pour la maintenance des systèmes existants et n'est pas recommandé pour le développement de nouveaux projets.

FAQ

Q1 : Le GE Fanuc DS200PCCAG5AC peut-il être directement échangé avec une carte PCCA de version standard ?

R : Non. Ce modèle est une version dédiée haute puissance (High-HP) avec une révision matérielle G5. La carte elle-même n'intègre pas de composants d'amortissement ou d'atténuation : ceux-ci sont déplacés vers des assemblages de système externes dans le cadre d'une conception technique délibérée pour les applications haute puissance. Le remplacement direct par une version standard (par exemple, G1/G2) entraînera des anomalies matérielles et système manquantes.

Avant de continuer : Vérifiez que votre système est équipé de réacteurs de jambe et de fusibles de jambe. Confirmez que la configuration matérielle complète correspond aux exigences du G5 haute puissance. En cas de doute, fournissez le numéro de série du rack Mark V de votre système et nous vous aiderons à la vérification.

Q2 : Quels sont les symptômes typiques sur site en cas de dysfonctionnement de la carte ?

R : Les symptômes de défaillance courants incluent :

L'unité ne démarre pas ou présente une régulation de vitesse anormale

L'unité d'entraînement se déclenche avec des codes d'erreur liés au pont SCR

Dans les cas graves, un verrouillage d'arrêt immédiat est déclenché

Important : Certaines pannes sont latentes : aucune alarme d'erreur ne s'affiche et les voyants lumineux peuvent sembler normaux. Ces cas nécessitent une évaluation complète basée sur les données de diagnostic du système, y compris la vérification du signal d'impulsion de porte et les contrôles de retour CT/VT aux points de test montés sur la carte. Ne vous fiez pas uniquement aux indicateurs LED pour le diagnostic

Q3 : Quelles informations sont requises lors de l'achat de cette pièce de rechange, au-delà du numéro de modèle complet ?

R : Pour garantir la compatibilité, nous vous recommandons de fournir :

Version du système Mark V et révision du micrologiciel (si connue)

Puissance nominale de l'unité et plage de tension d'induit

Type de châssis de rack système (J, K ou M)

Que la pièce soit destinée au remplacement complet de l'unité ou à des fins de dépannage/sauvegarde

Révision actuelle de la carte (si vous remplacez une carte existante, veuillez fournir son modèle complet et sa révision)

Ces informations nous aident à vérifier la compatibilité et à prévenir les échecs de déploiement causés par une incompatibilité de version.

Q4 : Quelles vérifications simples doivent être effectuées après réception de la carte mais avant l'installation sur site ?

R : Liste de contrôle de pré-installation :

Q5 : Ce circuit imprimé est-il toujours en production par le fabricant d'origine ?

R : Non. Ce matériel est une pièce de rechange abandonnée. GE ne produit plus en masse le DS200PCCAG5ACB. La disponibilité sur le marché dépend principalement des stocks existants.

Conseil de sélection : lors de l'achat de cette pièce, priorisez la vérification de la compatibilité de la version matérielle (révision G5) et de la configuration du système pour éviter d'acheter un composant incompatible. Nous fournissons uniquement des planches originales authentiques provenant de canaux formels, et non des unités rénovées ou récupérées.

Q6 : La carte peut-elle être remplacée à chaud pendant que le système est en cours d'exécution ?

R : Non. Les systèmes Mark V n'ont pas été conçus pour l'insertion en direct du matériel PCCA. Tirer sur la carte sous tension peut endommager les interfaces SCR ou les connexions du fond de panier. Éteignez toujours complètement le système avant le retrait ou l'installation .
