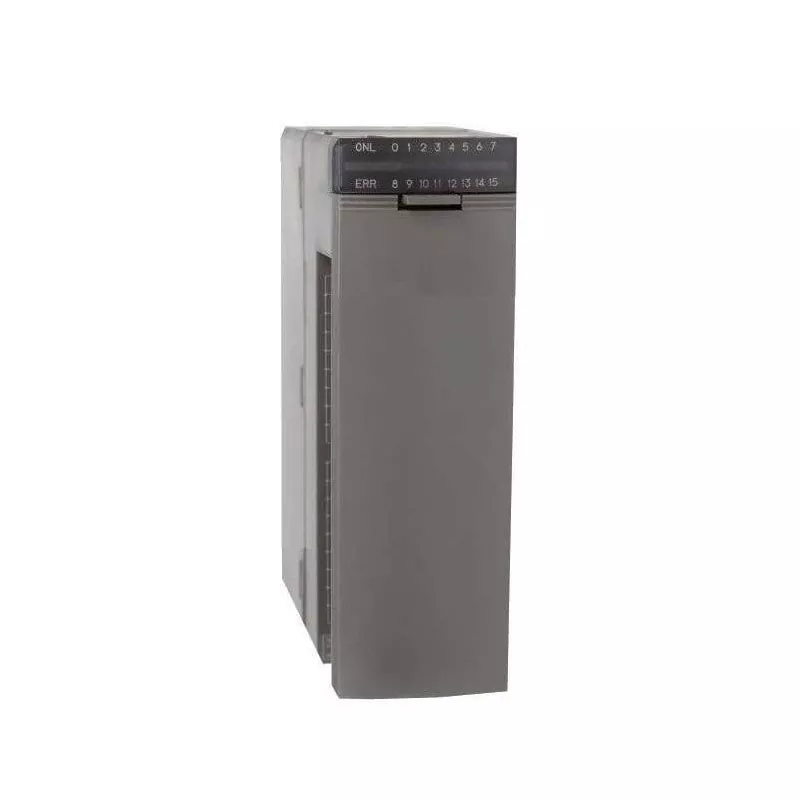

Fuji NP1X1606-W

Le Fuji NP1X1606-W est un module d'extension d'entrée CC à 16 points pour l'automate de la série MICREX-SX. Il accepte les signaux de terrain de 24 V CC et fournit l'état des entrées numériques au processeur. Le module est utilisé dans les panneaux de contrôle où des points d'entrée supplémentaires sont requis.

Yueyang Tongtu fournit ce module comme pièce de rechange pour l'automatisation industrielle. La société maintient un stock de composants Fuji MICREX-SX et prend en charge l'approvisionnement en références de pièces plus anciennes ou abandonnées. Une inspection avant expédition et une confirmation de compatibilité sont disponibles.

Identification du produit

Spécifications techniques

Les valeurs ci-dessus sont basées sur les informations fournies par la source du produit. Pour les paramètres d'ingénierie détaillés tels que la température de fonctionnement, la température de stockage, les dimensions et le poids, reportez-vous à la documentation technique officielle du Fuji Electric MICREX-SX. Si la fiche technique officielle est disponible, elle doit être utilisée comme référence principale.

Source technique : documentation et manuel du produit de la série MICREX-SX de Fuji Electric. En cas de divergences, les données officielles du fabricant prévalent.

Caractéristiques de conception et de matériel

Le NP1X1606-W fait partie du système d'E/S modulaire MICREX-SX. Le module utilise un boîtier compact pour économiser de l'espace sur le panneau de commande. Il se connecte au système via l'interface d'extension et fournit des bornes à vis pour le câblage sur site.

Le circuit d'entrée accepte les signaux standard de 24 V CC provenant de capteurs, de commutateurs et de contacts de relais. Le temps de réponse d'environ 10 ms convient aux applications générales d'entrée numérique.

Maintenance sur le terrain et dépannage

Entretien courant

1. Gardez les ouvertures de ventilation exemptes de poussière et de débris. La poussière accumulée peut réduire la dissipation thermique et entraîner un vieillissement prématuré des composants.
2. Vérifiez périodiquement les bornes à vis. Les vibrations et les cycles thermiques peuvent provoquer le desserrage des connexions au fil du temps.
3. Vérifiez que le cache-bornes est installé après le câblage. L'indice de protection IP20 dépend de la mise en place du couvercle.

Vérifications de défauts courantes

Si un point d'entrée ne s'enregistre pas correctement :

1. Confirmez que l'appareil de terrain fournit 24 V CC à la borne d'entrée.
2. Vérifiez le câblage du bornier au module. Une vis desserrée ou un fil cassé est une cause fréquente.
3. Vérifiez le voyant LED d’entrée du canal correspondant. Si la LED est allumée mais que le CPU ne lit pas le signal, le problème peut provenir de la communication d'extension.
4. Si la LED est éteinte alors que le signal de terrain est présent, le point d'entrée peut être endommagé ou la borne commune peut être déconnectée.
5. Échangez le câblage sur site vers un point d’entrée fonctionnel connu. Si le signal suit l'appareil de terrain, le point d'entrée d'origine est défectueux.

Preuve et inspection du produit

Pour prendre en charge la vérification du produit, les éléments suivants peuvent être fournis ou confirmés avant l'expédition :

• Photos réelles du module (avant, arrière, côté terminal)
• Photo de la plaque signalétique et du numéro de pièce
• Dossier d'inspection avant expédition
• Photo de l'état de l'emballage

La disponibilité de ces articles dépend du stock actuel et du lot. Merci de les demander lors de la confirmation de la commande.

Liste de contrôle d'inspection avant expédition

Foire aux questions

Q1 : Comment puis-je confirmer que le NP1X1606-W est compatible avec mon système MICREX-SX ?

R : Fournissez le modèle de CPU et une photo du module existant. Nous vérifierons l'interface d'extension et la configuration du système avant l'expédition.

Q2 : Quelle est la différence entre le courant d'entrée de 7 mA et le signal applicable de 35 mA ?

R : 7 mA correspond au courant typique consommé par le circuit d'entrée du module lorsque 24 V CC sont appliqués. Le 35 mA est le courant nominal maximum pour la source de signal de terrain. La signification exacte de ces valeurs doit être confirmée à partir de la fiche technique officielle de Fuji Electric.

Q3 : Ce module peut-il être remplacé à chaud ?

R : Le NP1X1606-W n'est pas conçu pour un remplacement à chaud. L'alimentation du système doit être coupée avant de retirer ou d'insérer le module pour éviter tout dommage.

Q4 : Que dois-je vérifier si un point d'entrée cesse de fonctionner ?

R : Vérifiez d’abord que le signal de champ est présent au terminal. Vérifiez ensuite le câblage et l'indicateur d'entrée. Si la LED est allumée mais que la CPU ne lit pas le signal, vérifiez la communication d'extension. Si la LED est éteinte, le circuit d'entrée peut être endommagé.

Q5 : Le NP1X1606-W est-il toujours disponible ?

R : La disponibilité dépend de l’état actuel de la production du fabricant et de l’inventaire du distributeur. Veuillez nous contacter avec la quantité requise et le lieu de livraison afin que nous puissions vérifier les options d'approvisionnement actuelles.

Q6 : Puis-je utiliser ce module avec une autre série d'automates Fuji ?

R : Le NP1X1606-W est spécifique à la série MICREX-SX. Il n'est pas compatible avec les autres familles d'automates Fuji. Le modèle de CPU doit être confirmé avant de commander.
