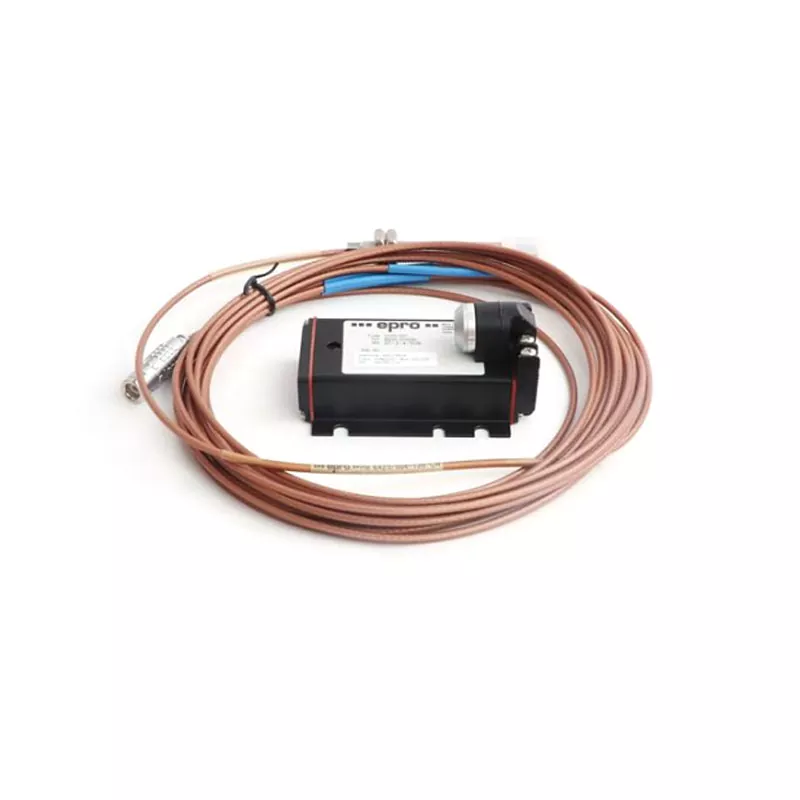

L'EPRO PR6423/010-010 CON021 est une sonde de capteur à courants de Foucault à courte portée et de haute précision de la série EPRO PR6423. Spécialement conçu pour la surveillance de l’état des machines industrielles TSI, il est principalement utilisé pour détecter les déplacements mécaniques infimes et les changements de vibration dans les machines tournantes.
|
Paramètre |
Spécification |
|
Modèle de produit |
EPRO PR6423/010-010 CON021 |
|
Type de produit |
Capteur/sonde de déplacement à courants de Foucault |
|
Principe de détection |
Courants de Foucault inductifs, mesure sans contact |
|
Diamètre de la pointe |
8 mm |
|
Plage de mesure linéaire |
2,0 mm (80 mils) pleine échelle |
|
Fenêtre de mesure statique |
±1,0 mm (centré dans la plage linéaire) |
|
Entrefer initial recommandé |
0,5 mm (20 mils) |
|
Écart nominal (centre de plage) |
1,5 mm |
|
Sensibilité (facteur d'échelle) |
8 V/mm (203,2 mV/mil) ±5 % à 0–45 °C |
|
Écart de linéarité (ligne droite la mieux ajustée) |
±0,025 mm (±1 mil) à 0–45°C |
|
Réponse en fréquence |
CC – 10 kHz (-3 dB) |
|
Filetage de montage |
M10 × 1 (standard pour la série PR6423) |
|
Matériau de la pointe de la sonde |
PEEK (Polyéther Éther Cétone) |
|
Matériau du boîtier |
Acier inoxydable |
|
Isolation des câbles |
PTFE (téflon) |
|
Longueur du câble intégré |
1,0 mètre (fixe, non extensible sans rallonge) |
|
Matériau cible |
Acier ferromagnétique (42CrMo4 / AISI 4140) |
|
Diamètre minimum de l'arbre cible |
25 mm (0,79 po) |
|
Température de fonctionnement (sonde) |
-35°C à +180°C |
|
Température de fonctionnement (câble) |
-35°C à +150°C |
|
Classe de protection |
IP66 |
|
Normes de conformité |
API 670, DIN 45670, OIN 10817-1 |
Incorpore une bobine inductive à facteur Q élevé ; ce composant central assure une détection précise et détermine directement la sensibilité et la stabilité opérationnelle à long terme de la sonde.
La bobine est encapsulée dans du plastique technique ou de la céramique à haute température, offrant une résistance à la chaleur et au vieillissement adaptée à un fonctionnement continu à haute température.
Configuration des câbles
Le câble en queue de cochon utilise une isolation en fluoroplastique (FEP) résistant aux hautes températures, capable de résister à la chaleur du boîtier de roulement et d'éliminer les problèmes tels que le vieillissement ou les dommages communs aux câbles standard.
Le point de connexion entre la sonde et le câble est doté d'un serre-câble professionnel pour éviter la rupture du fil interne causée par le câblage ou les vibrations de l'équipement, ce qui le rend adapté aux environnements d'installation complexes.
Industrie électrique : surveillance en ligne des vibrations des roulements et du déplacement axial dans les turbines à vapeur et les groupes électrogènes.
Chimie et pétrole/gaz : surveillance de l'état des équipements rotatifs tels que les compresseurs, les ventilateurs et les pompes.
Fabrication lourde : acquisition en temps réel de données sur les déformations infimes et les états de vibration dans les équipements rotatifs industriels à grande échelle.
Certification du système : la fourniture et la sélection respectent strictement les normes internationales de gestion de la qualité ISO9001 ; chaque produit est soumis à des tests professionnels sur banc et démontre d’excellentes performances d’isolation.
Certification de sécurité : conforme aux directives CE de l'UE et aux normes de sécurité nord-américaines UL/cUL ; répond aux exigences de sécurité électrique pour une utilisation conforme dans les projets nationaux et internationaux.
Vérification de la qualité : en tant que fournisseur légitime, Yueyang Tongtu fournit uniquement des produits authentiques et originaux, sans articles remis à neuf ou modifiés. Nous soutenons la vérification de la qualité pour garantir un fonctionnement sûr des équipements.
R : La sonde est compatible avec les principales plates-formes de surveillance des turbines TSI, notamment les systèmes EPRO MMS 6000, MMS 3000 et Emerson AMS 6500. Il est largement utilisé pour la surveillance des vibrations et de la position axiale des turbines à vapeur, des turbines à gaz, des compresseurs et des grandes pompes. La sonde doit être associée à un convertisseur de signal EPRO CON021 ou CON031 pour un conditionnement correct du signal.
R : Oui. Le corps de la sonde est conçu pour un fonctionnement continu de -35°C à +180°C, avec le câble isolé en PTFE jusqu'à +150°C. La pointe de la sonde PEEK offre une excellente résistance thermique et chimique. Associé au boîtier en acier inoxydable et à la protection IP66, le capteur est adapté à une installation à long terme dans les environnements difficiles et à haute température des boîtiers de roulement des turbines à vapeur.
R : Toutes les sondes EPRO PR6423/010-010 CON021 fournies par Yueyang Tongtu sont des unités neuves et originales provenant de canaux formels, jamais démontées, remises à neuf ou modifiées. Nous vérifions chaque unité par une inspection visuelle, des tests électriques et la traçabilité du numéro de série. Nous ne fournissons pas de matériel récupéré ou modifié.
R : Oui. Nous maintenons un stock prêt à répondre aux besoins des clients, allant des petits achats de maintenance urgents aux commandes de gros volumes pour des projets d'ingénierie. Nous pouvons personnaliser les plans d'expédition en fonction des exigences de la commande pour garantir le respect des calendriers du projet.
