Emerson KJ4010X1-BG1 12P0830X062

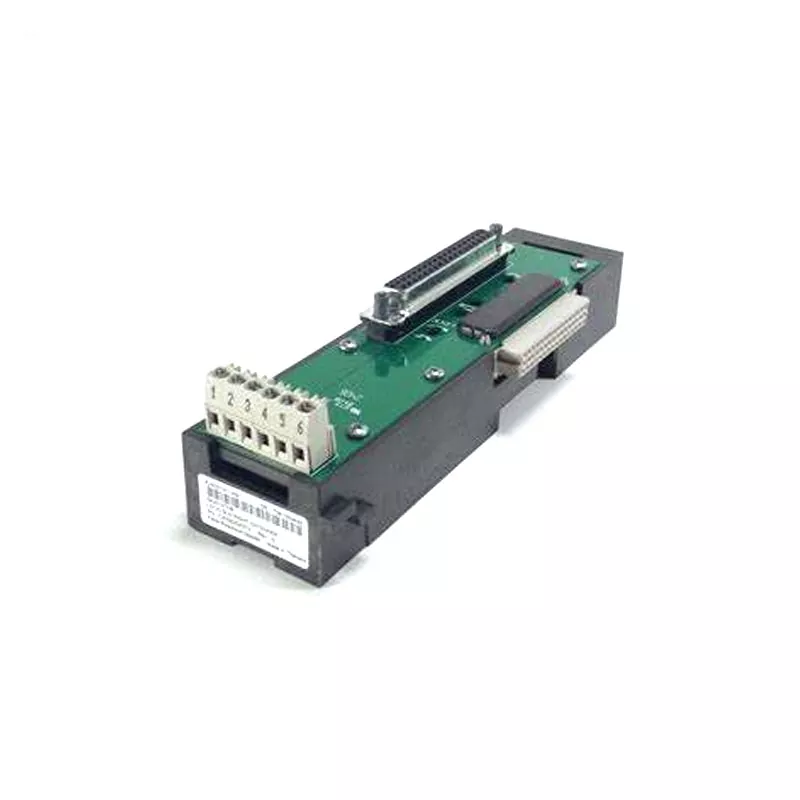

L'Emerson KJ4010X1-BG1 12P0830X062 fourni par Yueyang Tongtu appartient au sous-système d'E/S DeltaV série M et fonctionne comme un module porteur. Il n'effectue pas de conversion de signal ni de traitement logique ; son rôle est de maintenir la connexion électrique et mécanique du LocalBus, en transmettant à la fois les données et l'énergie du transporteur de gauche au transporteur de droite.

Ce module est généralement nécessaire lorsqu'un rack DeltaV existant manque d'emplacements d'E/S et que des supports supplémentaires sont nécessaires pour accueillir davantage de modules d'E/S. En installant l'Emerson KJ4010X1-BG1 12P0830X062 dans l'emplacement approprié, le LocalBus est étendu au nouveau sous-rack, permettant aux modules d'E/S supplémentaires d'être gérés par le même contrôleur.

Caractéristiques du produit

Extension de capacité sans remplacement du contrôleur

Lorsque vous utilisez ce module pour ajouter de la capacité d'E/S, le contrôleur DeltaV reste inchangé et la configuration du système ne nécessite pas de téléchargement complet.

Certification zone dangereuse

Le module est certifié ATEX Zone 2, IECEx, FM Classe I Division 2, CSA et UKEX. Il peut être installé directement dans des sites industriels contenant des gaz ou des poussières inflammables, tels que les raffineries, les usines chimiques et les installations de traitement du gaz naturel.

Large plage de température

La plage de températures de fonctionnement s'étend de –40°C à +70°C, ce qui le rend adapté aux armoires extérieures, aux pièces non climatisées et aux conditions climatiques extrêmes.

Installation sans outil

Le module utilise une conception enfichable. Il peut être inséré dans les fentes de guidage du fond de panier jusqu'à ce que le loquet s'enclenche, sans nécessiter d'outils spéciaux.

Robustesse mécanique

Le module est conforme à la norme ISA-S71.04-1985 classe G3 pour la résistance aux contaminants atmosphériques et résiste aux chocs de 10 g (demi-sinusoïdal, 11 ms) et aux vibrations crête à crête de 1 mm.

Instructions d'installation

Avant d'installer ou de retirer l'Emerson KJ4010X1-BG1 12P0830X062, l'alimentation du rack DeltaV doit être coupée. Le module ne doit pas être inséré ou retiré lorsque le système est sous tension.

Étapes d'installation :

1. Assurez-vous que le système est éteint et que la zone est sûre.

2. Alignez le module avec les fentes de guidage du fond de panier et poussez-le horizontalement.

3. Insérez jusqu'à ce que le mécanisme de verrouillage s'enclenche et vérifiez que le module affleure les supports adjacents et est bien en place.

Après l'installation, aucun étalonnage ou configuration de paramètres n'est requis, car le module ne contient aucun composant réglable ni pièce réparable par l'utilisateur.

Deux points importants à noter :

1. Le retrait de tout module de support alors que le système est sous tension interrompra la continuité de LocalBus, entraînant la perte de la communication de tous les opérateurs en aval avec le contrôleur.

2. Pour les câbles LocalBus traversant entre les boîtiers dans des zones dangereuses, une protection des conduits conformément aux exigences NEC ou CEI doit être appliquée.

Guide de sélection

Avant de commander l'Emerson KJ4010X1-BG1 12P0830X062, les éléments suivants doivent être vérifiés :

Direction de l'expansion

Ce modèle est une bonne extension. Si la configuration du rack nécessite une extension du bus vers la gauche, un modèle différent est nécessaire. Vérifiez le dessin de disposition des racks avant de passer une commande.

Longueur totale de la guirlande

Ajoutez les largeurs de tous les transporteurs existants et proposés pour confirmer que la longueur totale ne dépasse pas 6,5 mètres. Si le total dépasse cette limite, envisagez de partitionner le système ou d'ajouter un autre contrôleur plutôt que de continuer à chaîner les extensions.

Classification des zones dangereuses

Confirmez que la classification de zone dangereuse du site correspond aux certifications du module. Ce module convient à la Zone 2 et à la Classe I Division 2. Il n'est pas approuvé pour la Zone 0 ou la Zone 1.

Bilan de puissance

Le LocalBus fournit 12,6 VCC à un maximum de 8A. Chaque support supplémentaire et ses modules d'E/S augmenteront la consommation électrique. Calculez la charge actuelle avant l'expansion pour garantir une réserve de puissance suffisante.

Disponibilité du produit

Ce modèle est abandonné. Pour les nouveaux projets, évaluez si le stock excédentaire sera suffisant pour les besoins de maintenance à long terme. Pour les extensions de systèmes existants ou le réapprovisionnement en pièces de rechange, les canaux de stock sont généralement suffisants.

Spécifications techniques

Secteurs d'application

L'Emerson KJ4010X1-BG1 12P0830X062 est utilisé dans les industries qui nécessitent une automatisation des processus et une capacité d'extension du système :

Pétrole et gaz : raffineries, traitement du gaz naturel, unités de craquage catalytique

Chimie et pétrochimie : boucles de processus pour le contrôle de la température, de la pression et du débit

Production d'électricité : centrales thermiques, centrales à turbine à gaz, expansion des E/S des systèmes auxiliaires

Traitement de l'eau et des eaux usées : contrôle des processus et verrouillage pour les installations municipales et industrielles

Industrie manufacturière et métaux : aciéries, mines et fabrication générale avec besoins en E/S distribuées

FAQ

Q : Ce modèle est-il toujours en production ?

R : Non. Emerson l'a arrêté le 31 décembre 2018. L'approvisionnement actuel provient des surplus d'usine ou de stocks d'occasion testés.

Q : Quelle est la différence entre une rallonge gauche et une rallonge droite ?

R : Le prolongateur de droite (KJ4010X1-BG1) transmet le LocalBus de l'opérateur actuel à l'opérateur suivant sur la droite. L'extenseur gauche le passe vers la gauche. Ils ont des orientations de connecteur physiques différentes et ne peuvent pas être utilisés de manière interchangeable. Confirmez la direction avant de commander.

Q : Le module nécessite-t-il un calibrage ou une configuration après l'installation ?

R : Non. Il s’agit d’une extension matérielle passive sans composants réglables, donc aucun calibrage ou configuration logicielle n’est nécessaire.

Q : Le module peut-il être inséré ou retiré pendant que le système est en cours d'exécution ?

R : Non. Le système doit être complètement éteint avant toute insertion ou retrait. Le remplacement à chaud interrompra le LocalBus et peut provoquer des échecs de communication.

Q : Que se passe-t-il si la longueur de la connexion en série dépasse 6,5 mètres ?

R : Au-delà de 6,5 mètres, l'intégrité et la synchronisation du signal ne peuvent pas être garanties, ce qui peut entraîner des erreurs de communication ou des interruptions de module. Cette limite est due à la capacité d'entraînement électrique du bus et ne peut être surmontée en ajoutant des rallonges supplémentaires.

À propos de Yueyang Tongtu

Yueyang Tongtu E-commerce Co., Ltd. est active dans le commerce de pièces d'automatisation industrielle depuis plus de 20 ans. Son activité principale consiste à fournir des pièces de rechange pour les systèmes DCS, PLC, robots et de contrôle de sécurité, au service des usines des utilisateurs finaux, des intégrateurs de systèmes et des prestataires de services de maintenance technique.

Notre portefeuille de marques partenaires couvre plus de dix systèmes de contrôle majeurs, dont ABB, Honeywell, Bently Nevada, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA, Emerson et Siemens. Les catégories de produits comprennent les contrôleurs, les modules d'E/S, les alimentations, les cartes de communication, les capteurs, les assemblages de terminaison, les racks et les composants de fond de panier.

Les clients sont répartis dans des secteurs tels que le pétrole, le gaz naturel, les produits chimiques, l'énergie, la métallurgie, la fabrication du papier, la fabrication automobile, le traitement de l'eau, l'ingénierie municipale et la fabrication de machines.

Tous les produits bénéficient d'une garantie de 12 mois. Pour les problèmes de qualité confirmés, l’entreprise couvre la réparation, le remplacement ou le remboursement, ainsi que les frais d’expédition associés. L'état du produit (neuf original, testé utilisé) est clairement indiqué dans le devis, sans dissimulation de la source, afin que les clients puissent choisir en fonction de leurs besoins.
